电动汽车VCU整车控制器pcb原理图电动汽车控制器源代码方案资料

24小时全自动发货 下单后20秒左右自动下 载地址之窗口或邮箱

24小时自动发货 精心整理有序归纳 服务至上售后无忧

方便快捷 更多下载方式 不定期更新

提示:由于该资料非本人设计，且个人精力有限，无法做到释疑和讲解答，小白勿拍！

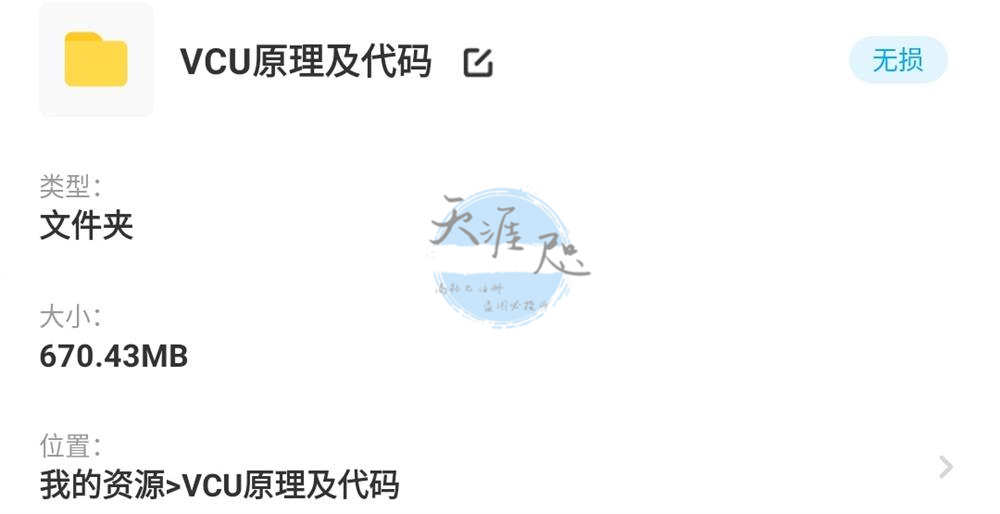

类型:文件夹

大小:670.43MB

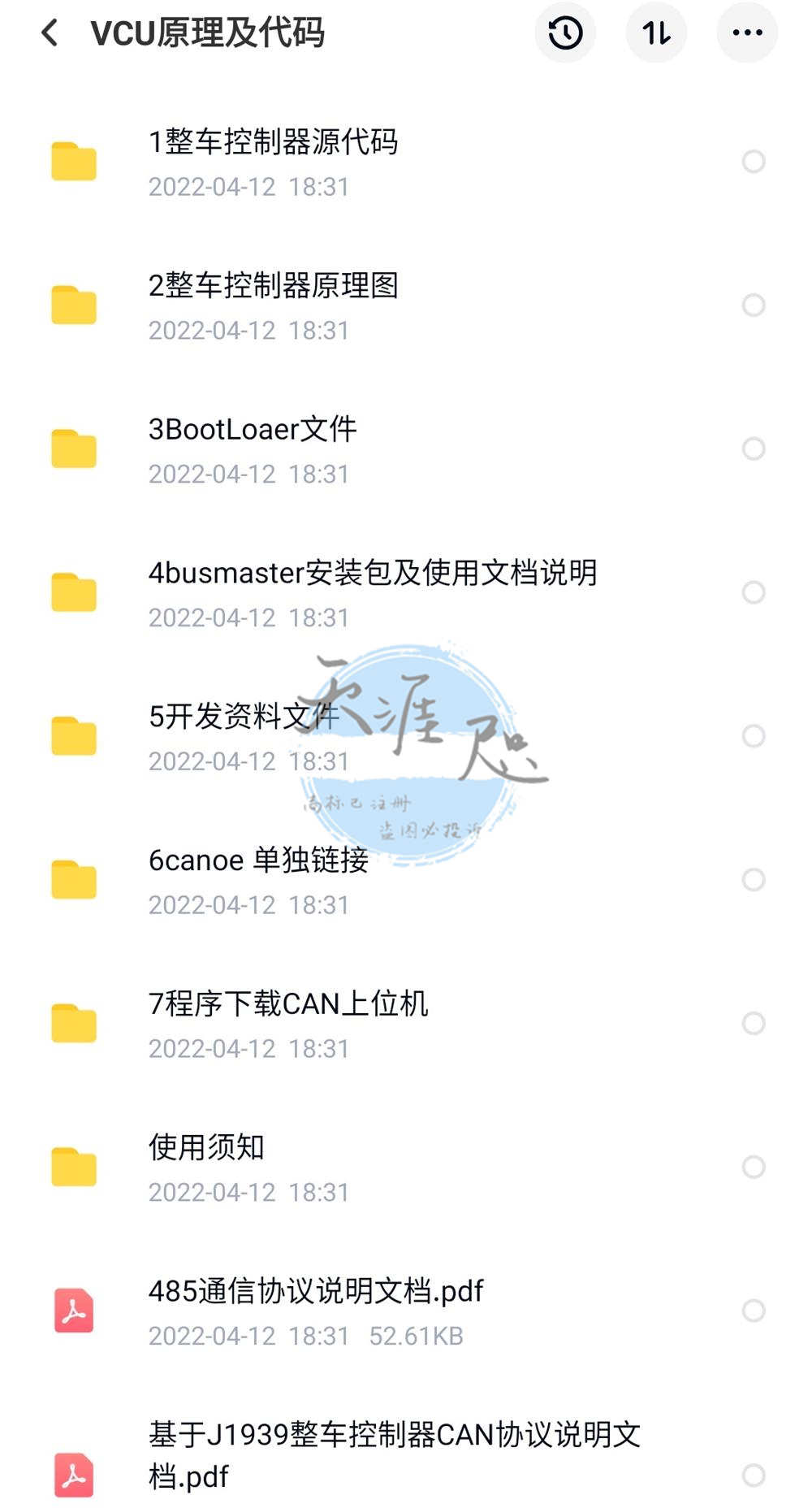

1整车控制器源代码

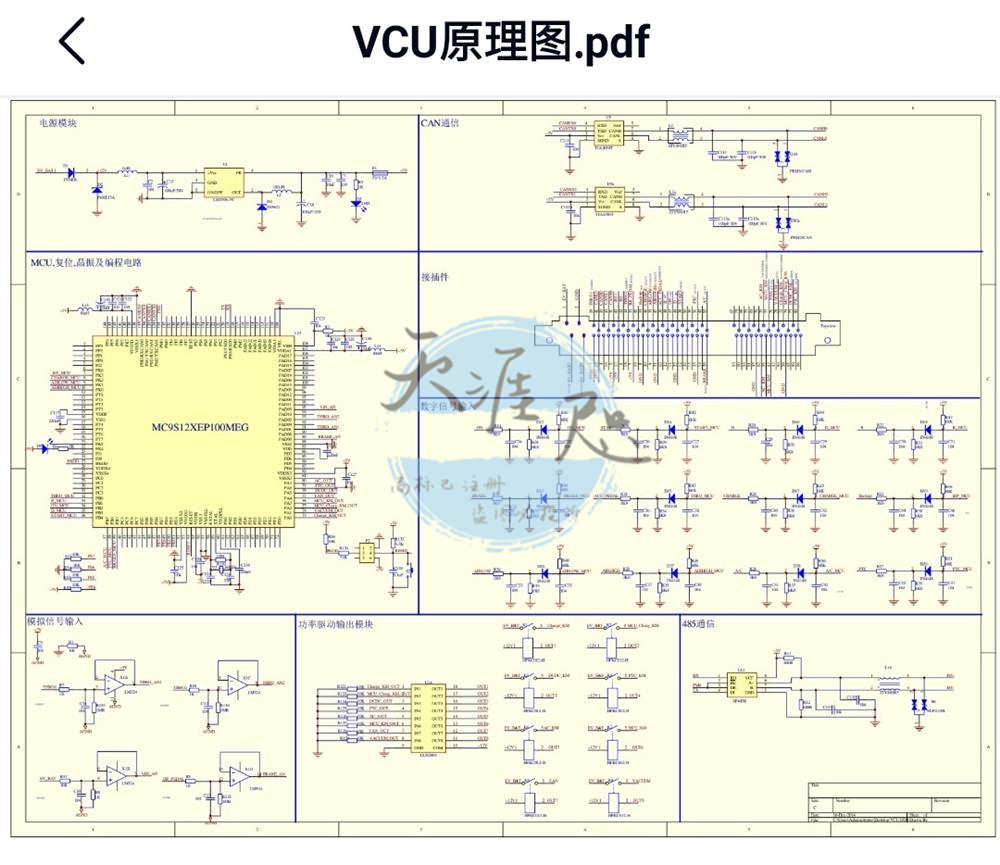

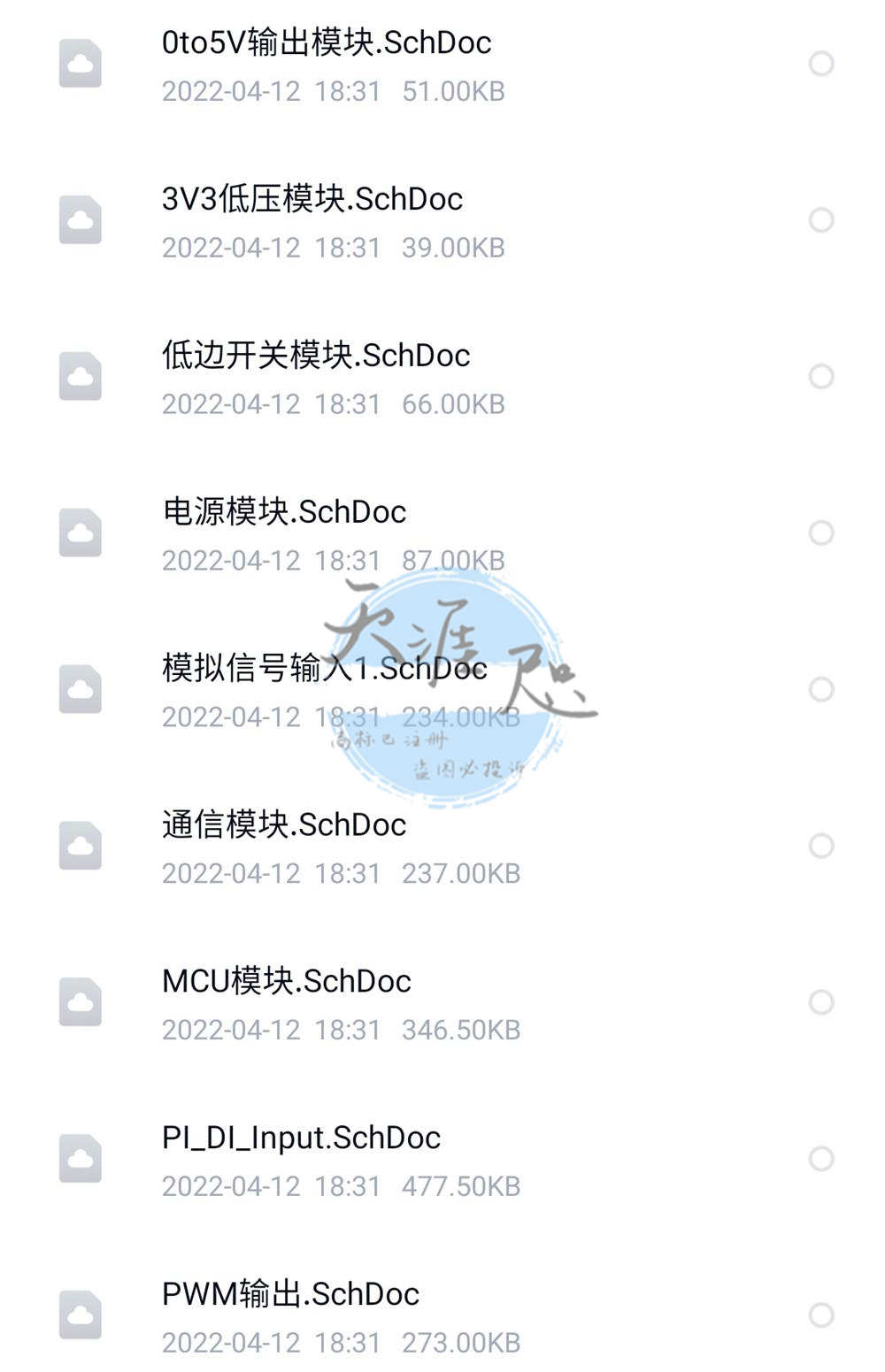

2整车控制器原理图

3Bootloaer文件

4busmaster安装包及使用文档说明

5开发资料文件

6canoe单独链接

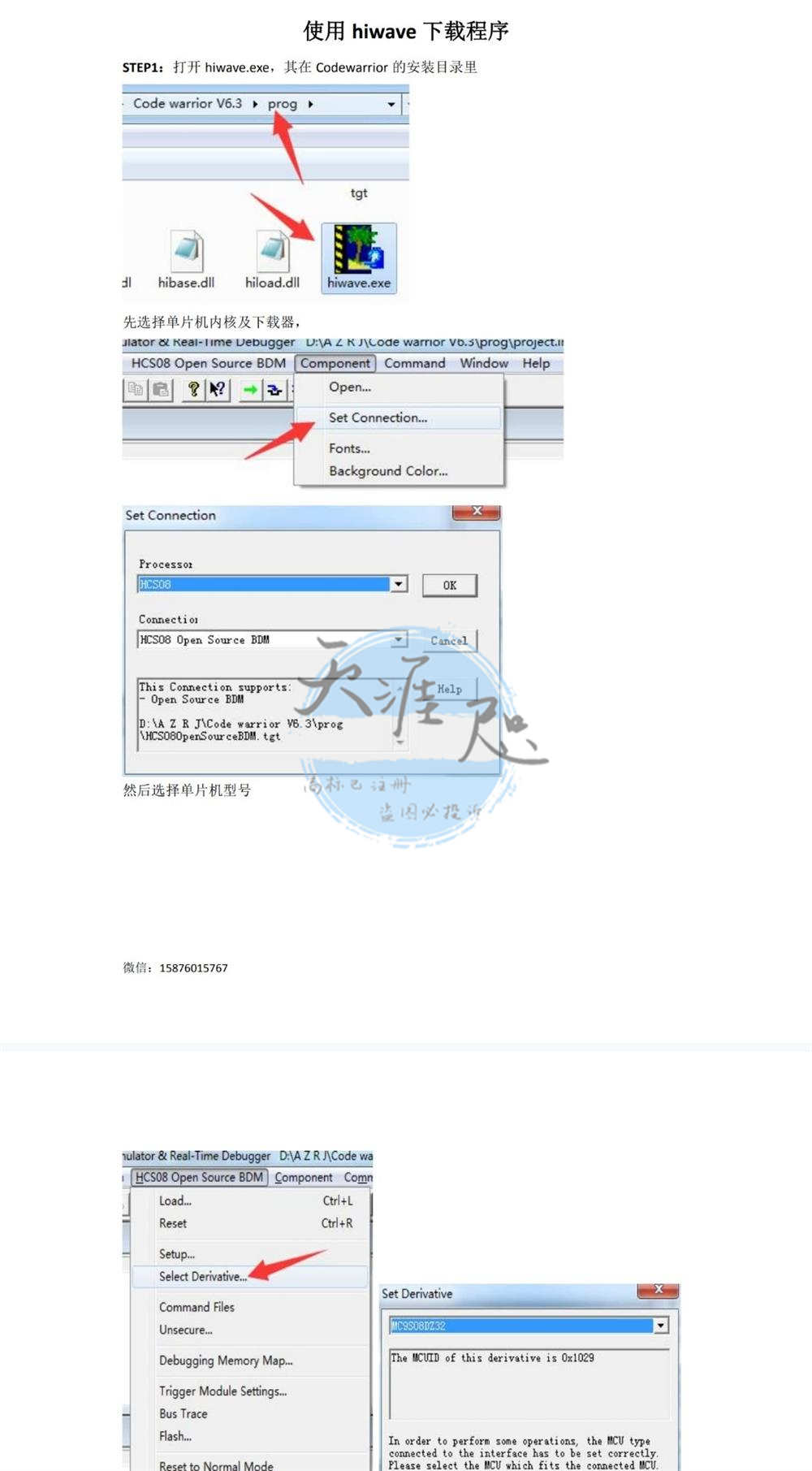

7程序下载CAN上位机

使用须知

485通信协议说明文档.pdf

基于J1939整车控制器CAN协议说明文档.pdf

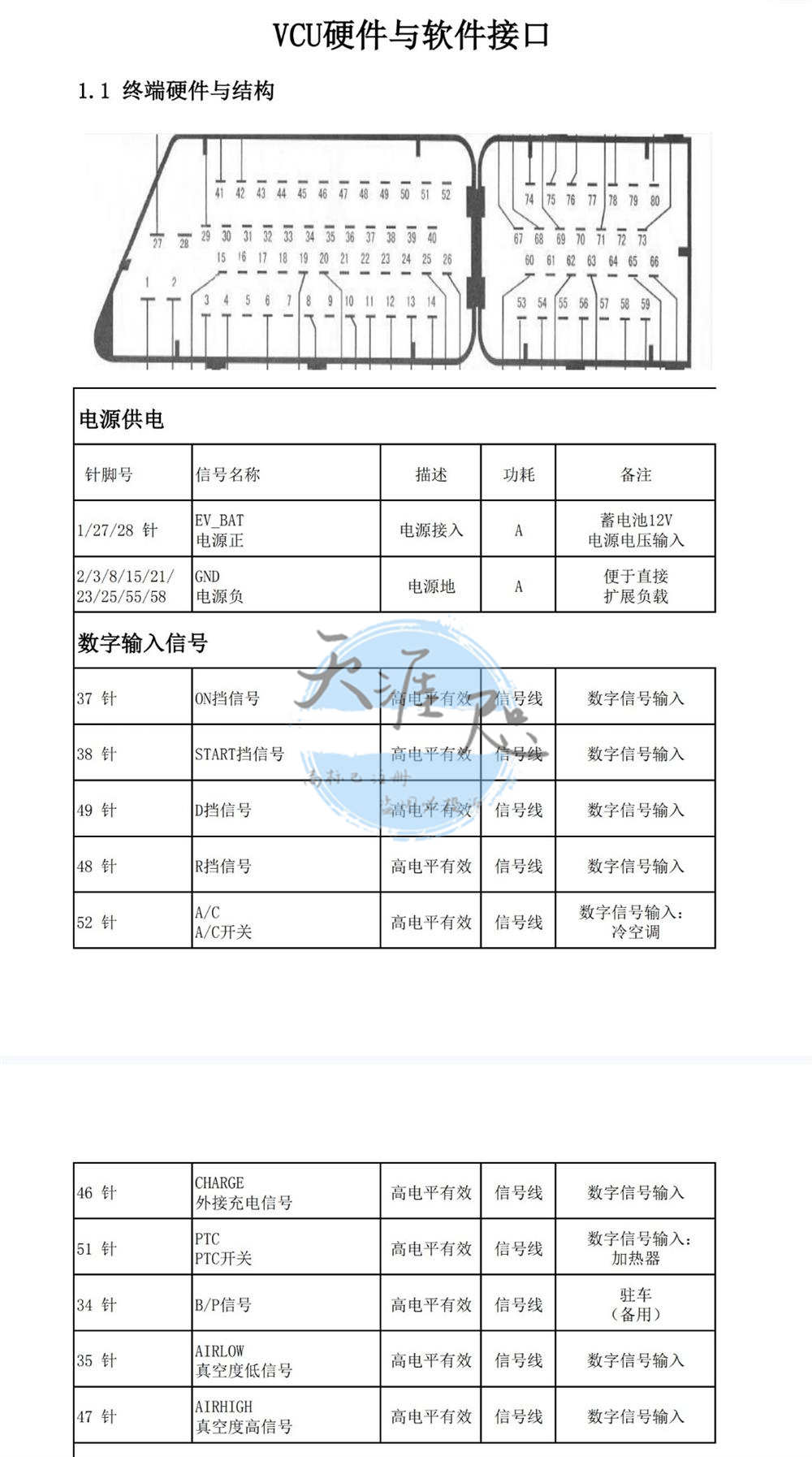

VCU硬件与软件接口

1.1终端硬件与结构

电源供电

1/27/28针 EV_BAT电源正 电源接入 A 蓄电池12V 电池电压输入

2/3/8/15/21/23/25/55/58 GND电源负 电源地 A 用于直流扩展负载

数字输入信号

37针 ON挡信号 高电平有效 信号线 数字信号输入

38针 START挡信号 高电平有效 信号线 数字信号输入

49针 D挡信号 高电平有效 信号线 数字信号输入

48针 R挡信号 高电平有效 信号线 数字信号输入

52针 A/C A/C开关 高电平有效;空调调

46针 CHARGE 外充充电信号 高电平有效 信号线 数字信号输入

51针 PTC PTC开关 高电平有效 信号线 数字信号输入:加热器

34针 B/P信号 高电平有效 信号线 并车(备用)

35针 AIRLOW 真空度低信号 高电平有效 信号线 数字信号输入

47针 AIRHIGH 真空度高信号 高电平有效 信号线 数字信号输入
