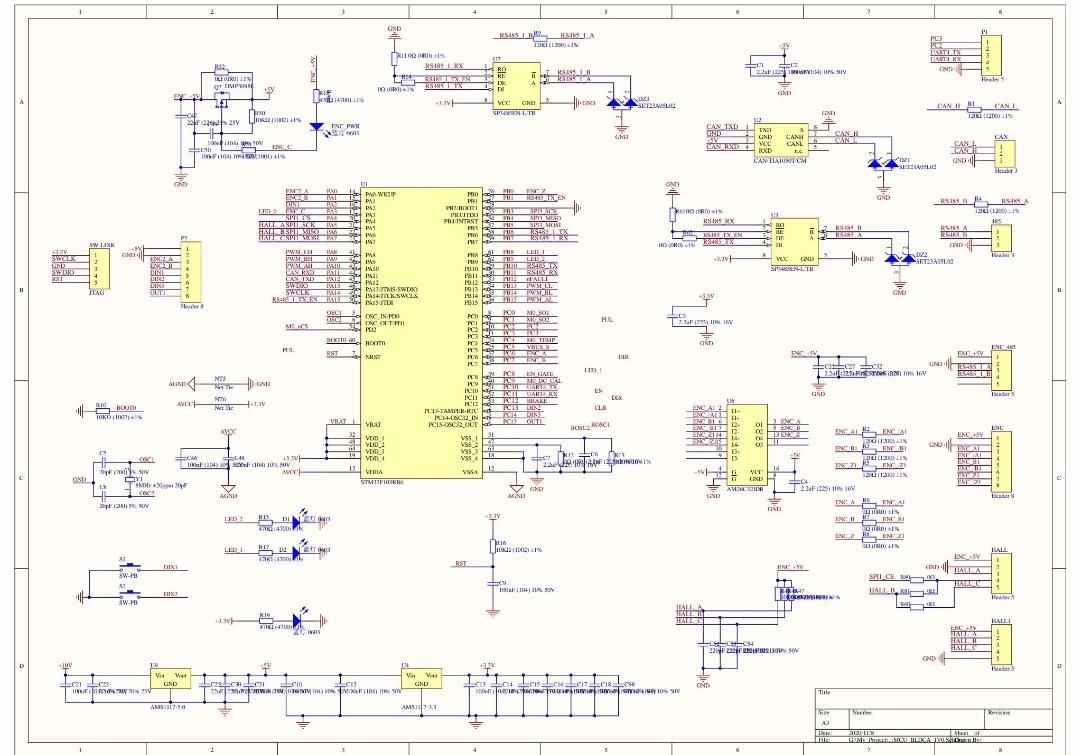

● 包括STM32、BLDC、PMSM、伺服电机开发板、编码器、矢量控制、FOC资料
● 电压:12~36VDC
● 额定电流:8A
● 反馈接口:ABZ差分信号,HALL信号,RS485通讯
● 使用STM32F103R8T6主控,矢量控制算法,ST电机库

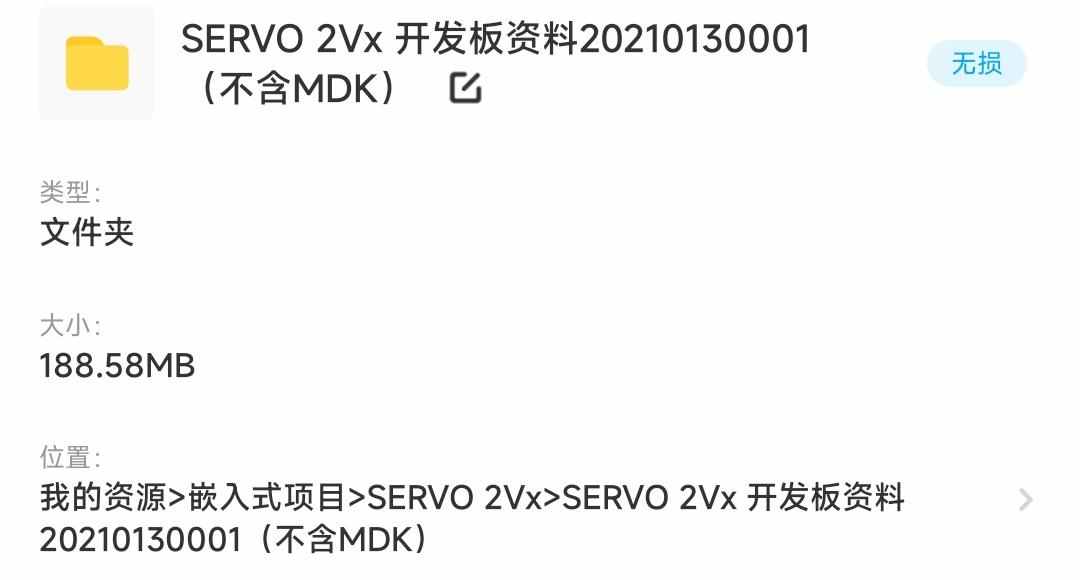

SERVO 2Vx 开发板资料20210130001(不含MDK)
类型:
文件
大小:
188.58MB
位置:
我的资源>嵌入式项目>SERVO 2Vx>SERVO 2Vx 开发板资料
20210130001(不含MDK)

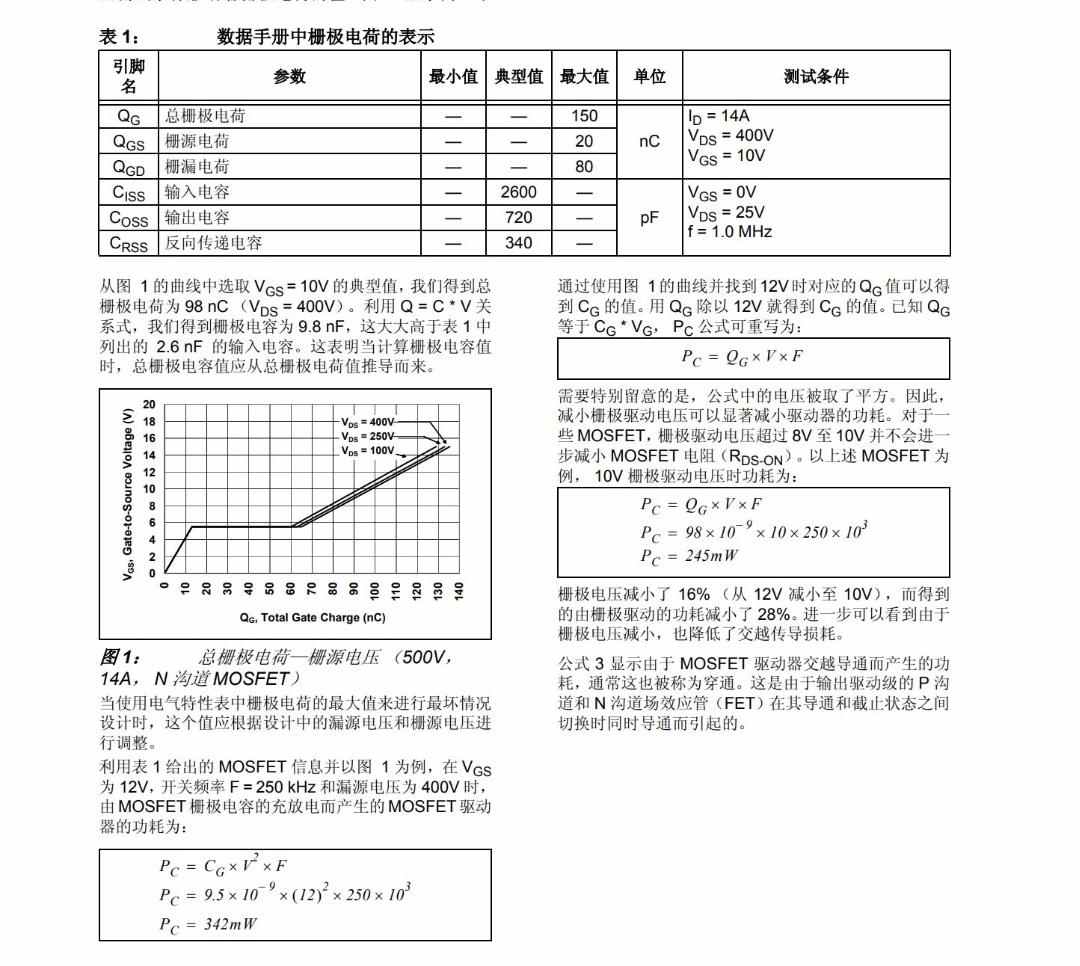

表1: 数据手册中栅极电荷的表示
引脚 参数 最小值 典型值 最大值 单位 测试条件
QG 总栅电荷 – – 150 nC ID = 14A VDS = 400V VGS = 10V
QGS 栅源电荷 – – 20 nC
QGD 栅漏电荷 – – 80 nC
CISS 输入电容 – 2600 – pF VGS = 0V VDS = 25V f = 1.0 MHz
COSS 输出电容 – 720 – pF
CRSS 反馈传输电容 – 340 – pF
从图1的曲线中选取VGS = 10V的取值点,我们得到总栅电荷为98 nC (VDS = 400V)。利用Q = C·V公式,我们得到栅电荷为9.8 nF。这大约高于表1中列出的2.6 nF的输入电容。这个差异可以通过查看图1的曲线并找到12V时对应的QG值可以得到QG除以12就得到CG的值。已知QG等于CG乘以VG,PC公式可重写为:PC = QG x VxF
需要特别注意的是,公式中的电压被取了平方。因此,减小MOSFET栅极驱动电压可明显减小MOSFET驱动器损耗。例如,10V栅极驱动电压相比于8V至10V并不会进一步减小MOSFET电阻(RDS-ON)。以上述MOSFET为例。利用表1给出的MOSFET信息以及图1为例,在VGS为12V,开关频率F = 250 kHz和漏极电压为400V时,由于MOSFET栅极电容的充放电而产生的MOSFET驱动器的功耗为:PC = CG x V2 x F
PC = 9.5×10-9×(12)2×250×103
PC = 342mW
通过查看图1的曲线并找到12V时对应的QG值可以得到QG除以12就得到CG的值。已知QG等于CG乘以VG,PC公式可重写为:PC = QG x VxF
PC = 98×10-9×10×250×103
PC = 245mW
栅极电荷减小了16%(从12V减小至10V),而得到 的栅极驱动功耗减小了28%。进一步可以见到由于MOSFET驱动器切换瞬间导通和N沟道MOSFET截止时损耗的降低也降低了交叉导通损耗。通常这也被称作穿通。通常这也被称作穿通。这是因为由于MOSFET驱动器切换瞬间导通和截止状态之间 的漏极和N沟道MOSFET截止时损耗的降低也降低了交叉导通损耗。通常这也被称作穿通。这是因为由于MOSFET驱动器切换瞬间导通和截止状态之间 的漏极和N沟道MOSFET截止时损耗的降低也降低了交叉导通损。
图1: N沟道MOSFET
14A, N沟道MOSFET
当使用电驱动的电机的最大电流值进行最终情况 设计时,这个值应根据设计中的电流值和栅极电压进行调整。
