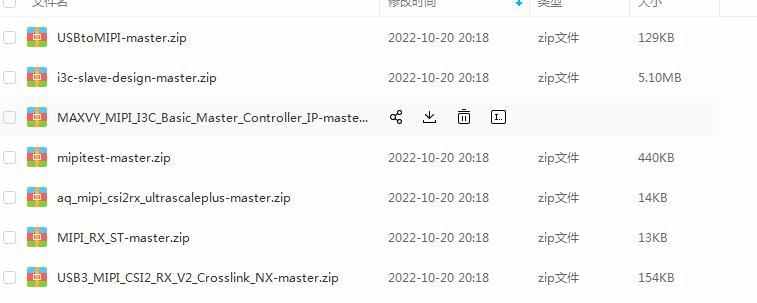

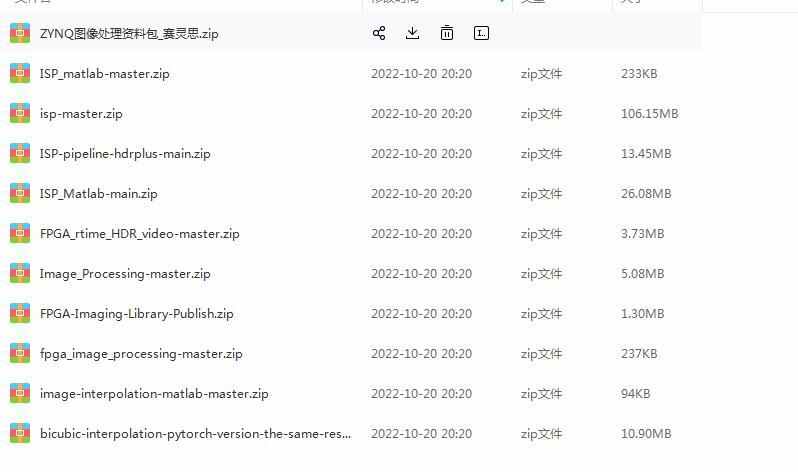

本源码包包含了工业相机研发过程中涉及到的所有开发部分源码。包括USB DDR 算法 MIPI I2C可以直接用于工程中。

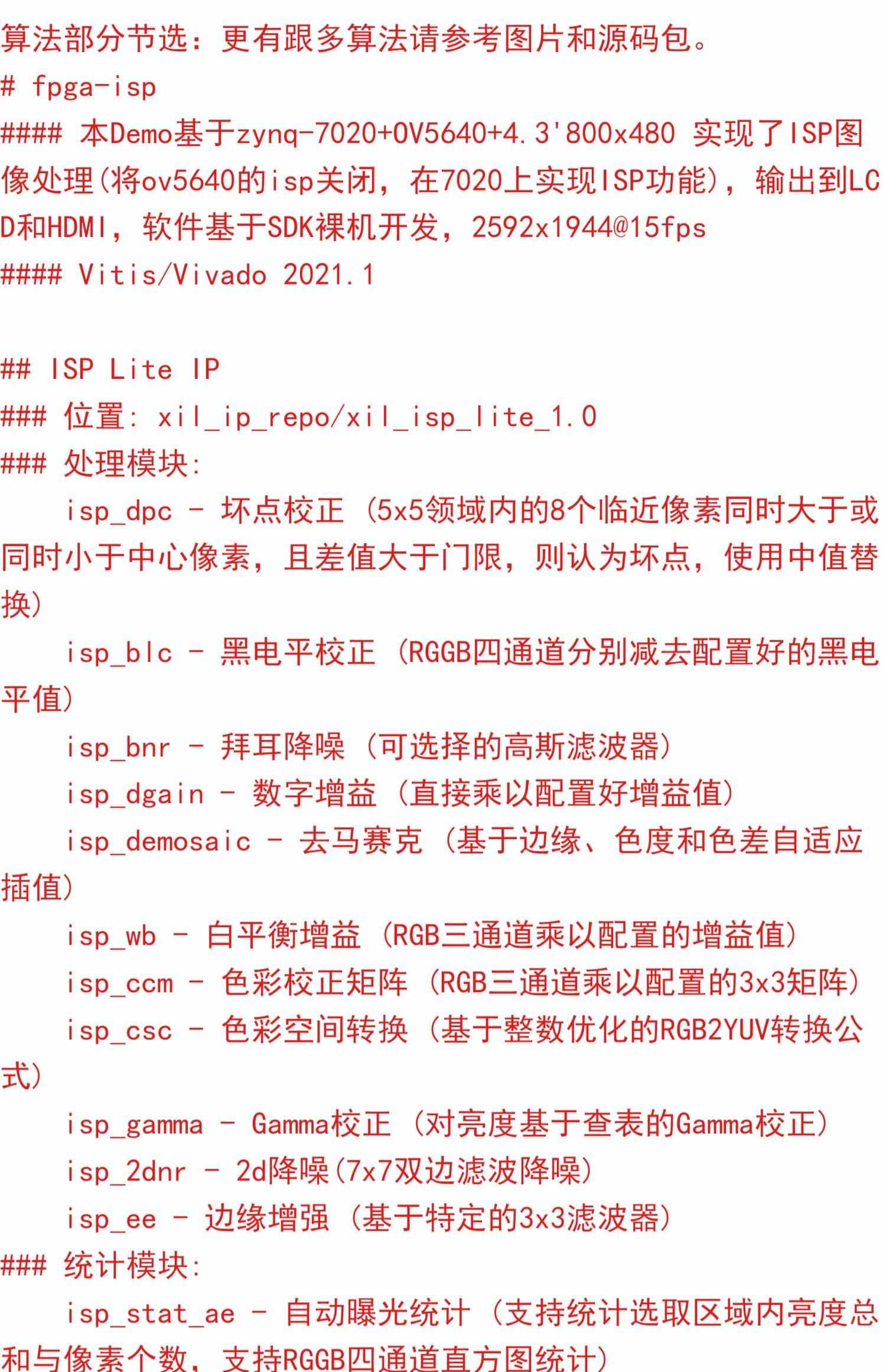

算法部分章节： 还有跟多算法请参考图片和源码包。
# fpga-isp
##### 本Demo基于zynq-7020+OV5640+4.3’800×480 实现了ISP图像处理（将ov5640的 isp关闭， 在7020上实现ISP功能），输出到LCD和HDMI，软件基于SDK裸机开发， 2592×1944@15fps
##### Vitis/Vivado 2021.1
## ISP Lite IP
##### 位置： xil_ip_repo/xil_isp_lite_1.0
##### 处理模块：
isp_dpc – 坏点校正 （5×5邻域内的8个临近像素同时大于或同时小于中心像素，且差值大于门限，则认为坏点，使用中值替换）
isp_blc – 黑电平校正 （RGB四通道分别减去配置好的黑电平值）
isp_bnr – 拜耳降噪（可选择的高斯滤波器）
isp_dgain – 数字增益（直接乘以配置好增益值）
isp_demosaic – 去马赛克（基于边缘、色度和色差自适应插值）
isp_wb – 白平衡增益（RGB三通道乘以配置的增益值）
isp_ccm – 色彩校正矩阵（RGB三通道乘以配置的3×3矩阵）
isp_csc – 色彩空间转换（基于整数优化的RGB2YUV转换公式）
isp_gamma – Gamma校正（对亮度基于查表的Gamma校正）
isp_2dnr – 2d降噪（7×7双边滤波降噪）
isp_ee – 边缘增强（基于特定的3×3滤波器）
##### 统计模块：
isp_stat_ae – 自动曝光统计（支持统计选取区域内亮度总值和像素个数，支持RGB四通道直方图统计）
isp_stat_awb – 自动白平衡统计（支持符合白点限定条件的RGB三通道数值总值和白像素个数，支持RGB三通道直方图统计）
##### 注： 接口时序为OVP（参考tb_dvp_helper）

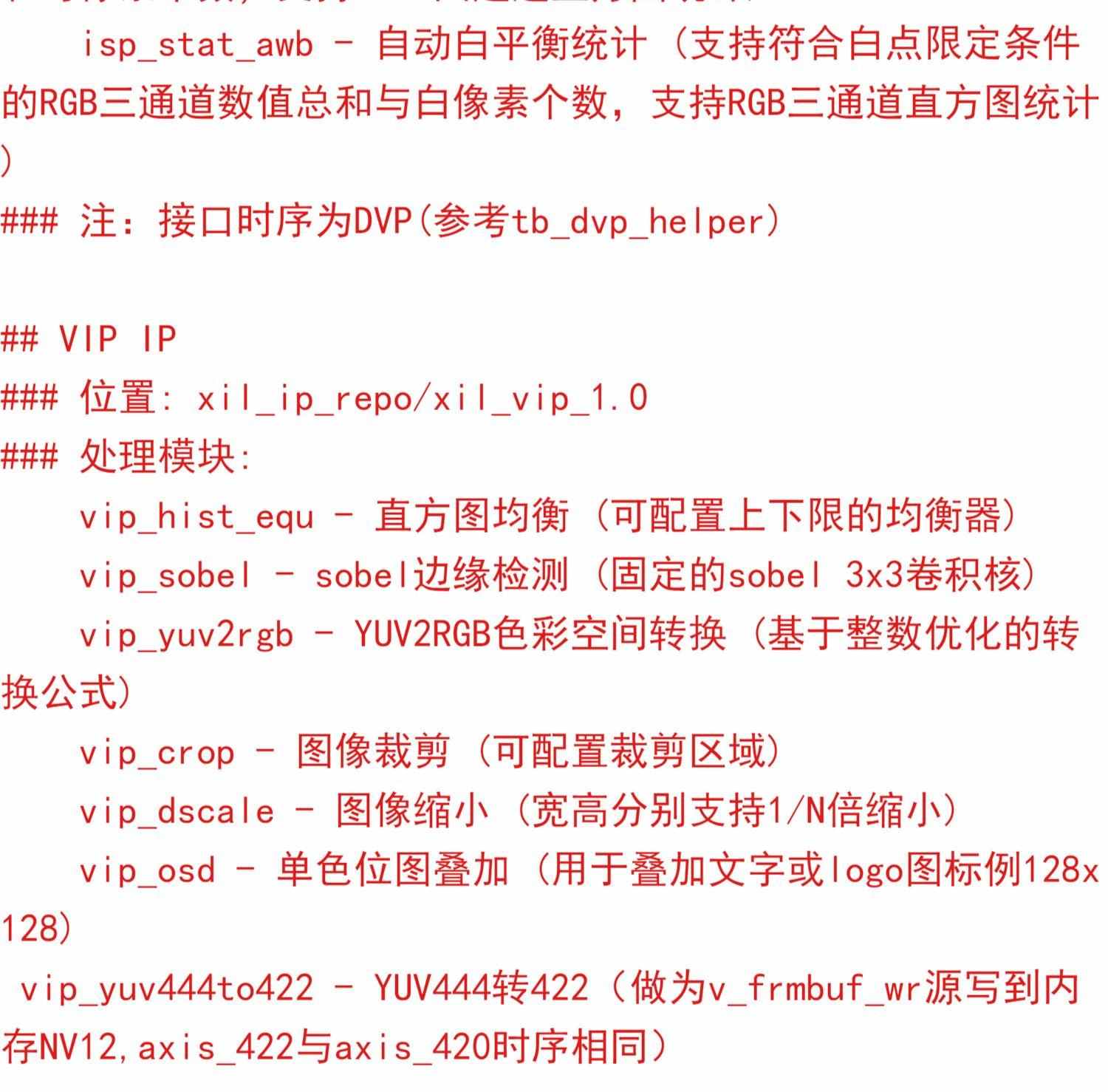

## VIP IP
##### 位置： xil_ip_repo/xil_vip_1.0
##### 处理模块：
vip_hist_equ – 直方图均衡（可配置上下限的均衡器）
vip_sobel – sobel边缘检测（固定的sobel 3×3卷积核）
vip_yuv2rgb – YUV2RGB色彩空间转换（基于整数优化的转换公式）
vip_crop – 图像裁剪（可配置裁剪区域）
vip_dscale – 图像缩小（宽高分别支持1/N倍缩小）
vip_osd – 单色位图叠加（用于叠加文字或logo图标例如128×128）
vip_yuv444to422 – YUV444转422（做为v_frmbuf_wr源写到内存NV12，axis_422与axis_420时序相同）
