全套量产直流电压电流采样仪资料实例项目原理图源码上下位机方案

拒绝粗制滥造 只做精选资源

直流电压电流采样仪整套产品生产方案,已量产,最大可测1000V100A,电路板BO.

M单、外围所有器件清单、外壳、STM单片机程序等所有,配上位机电脑软件,可记录采样存储电压电流数据,带触发模式.

类型: 其他

大小: 82.55MB

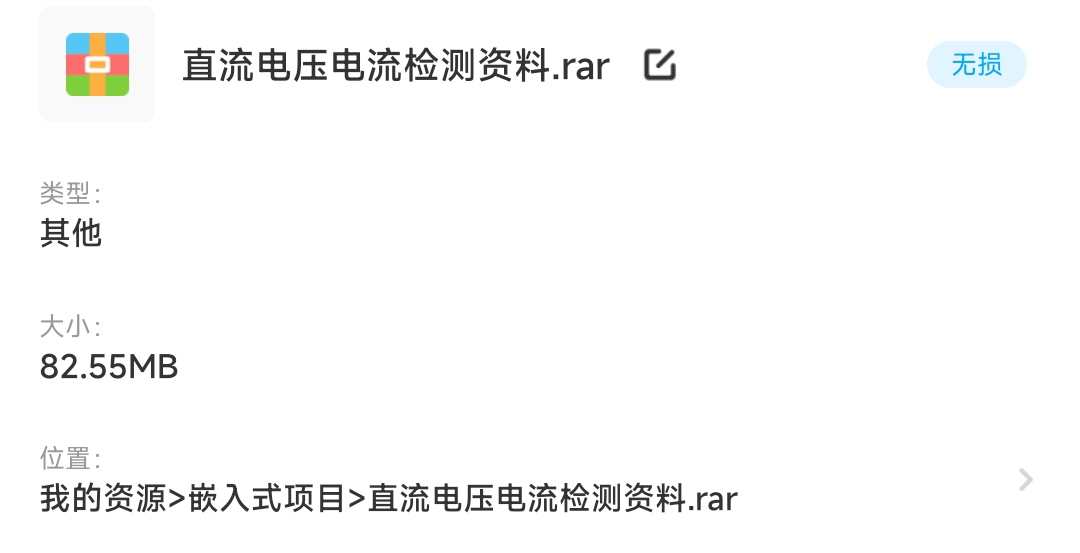

位置: 我的资源>嵌入式项目>直流电压电流检测资料.rar

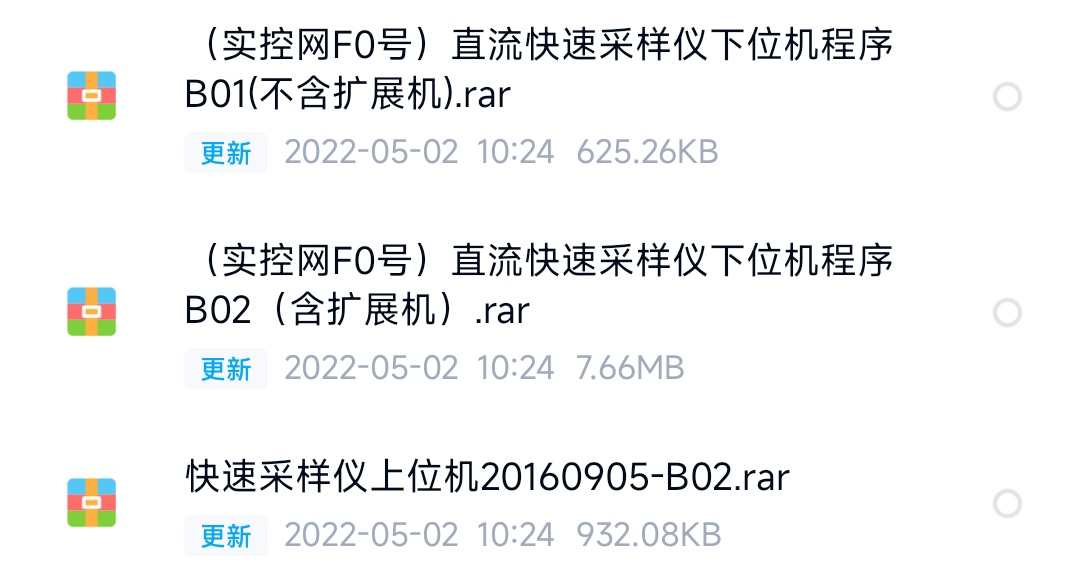

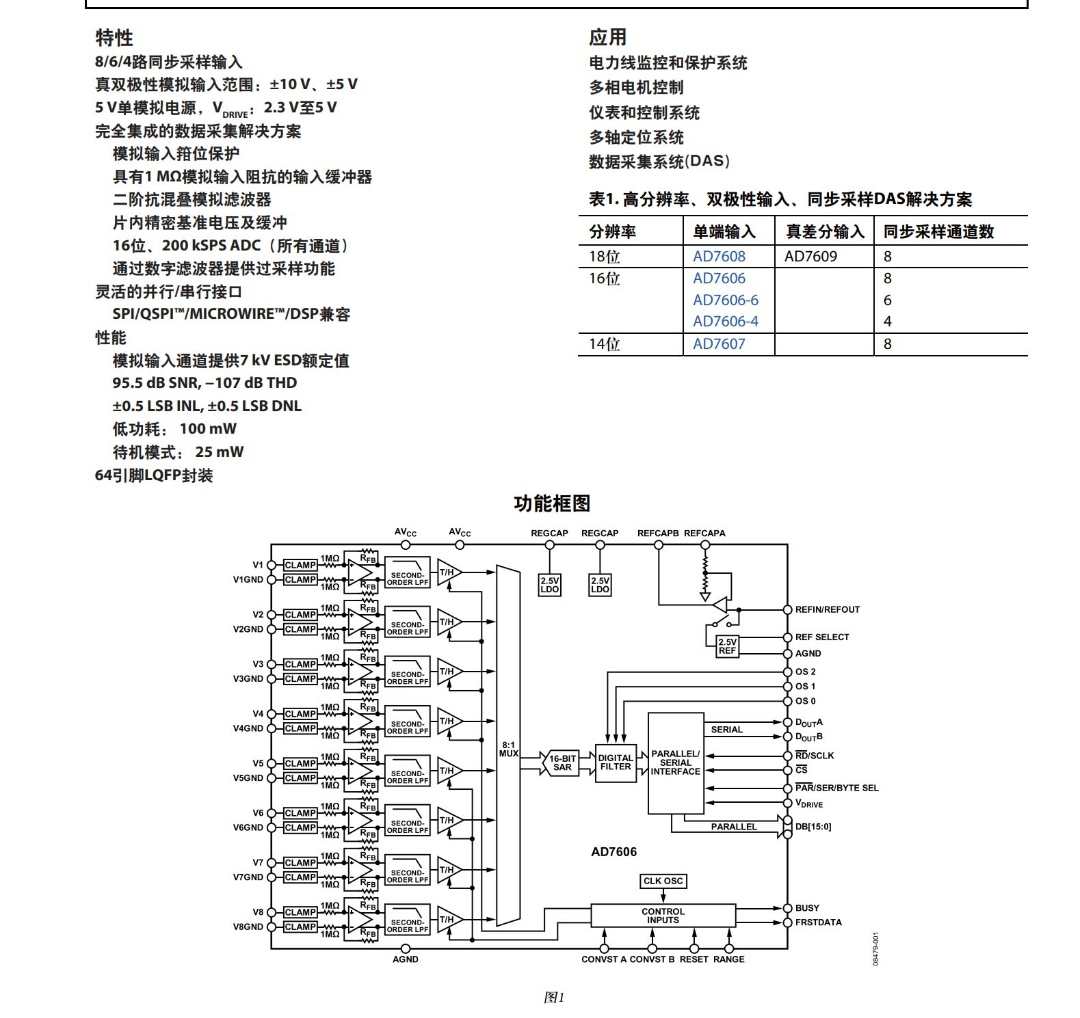

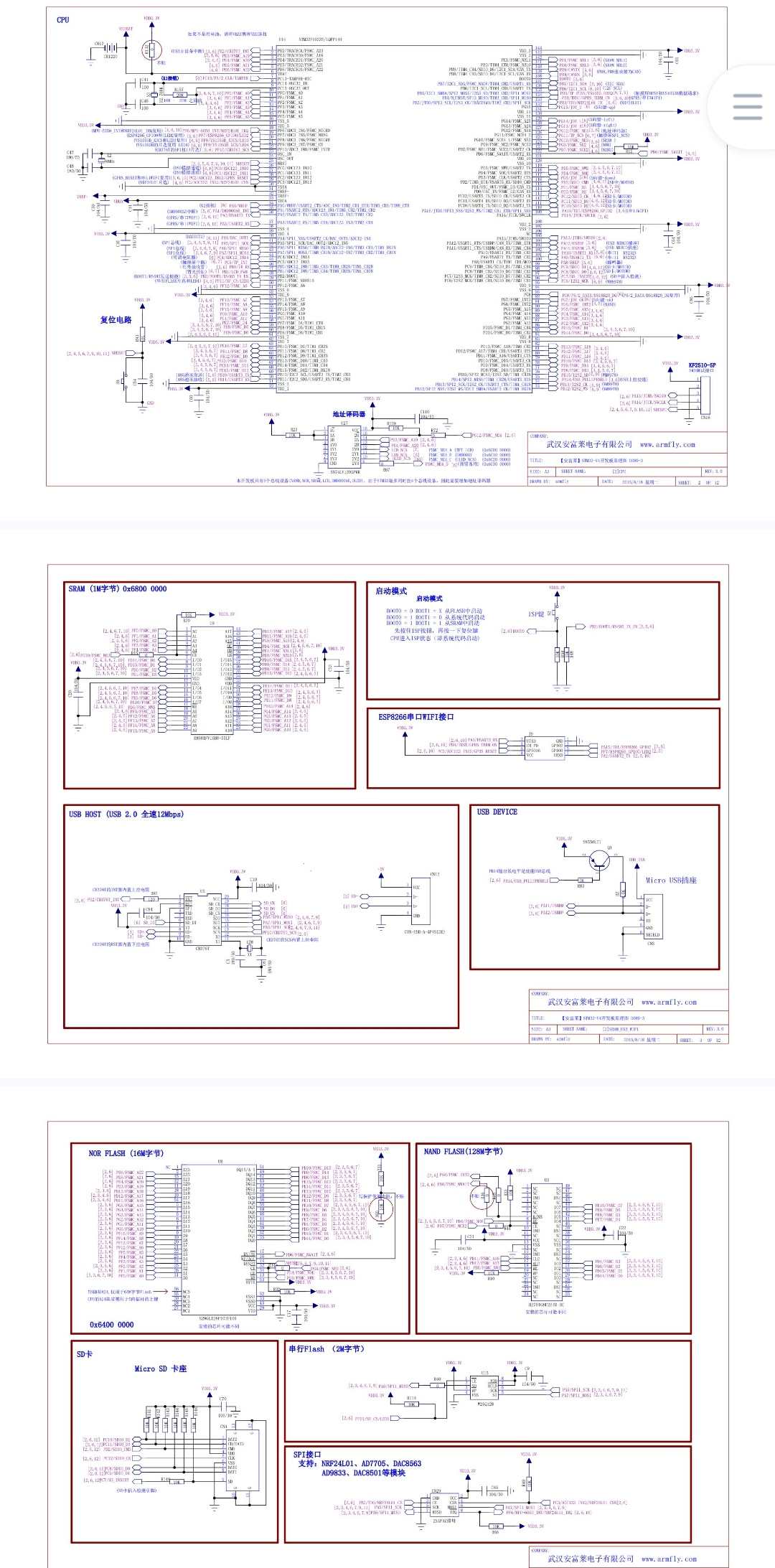

(实控网F0号)直流快速采样仪下位机程序B01(不含扩展机)

(实控网F0号)直流快速采样仪下位机程序B02(含扩展机)

快速采样仪上位机20160905-B02

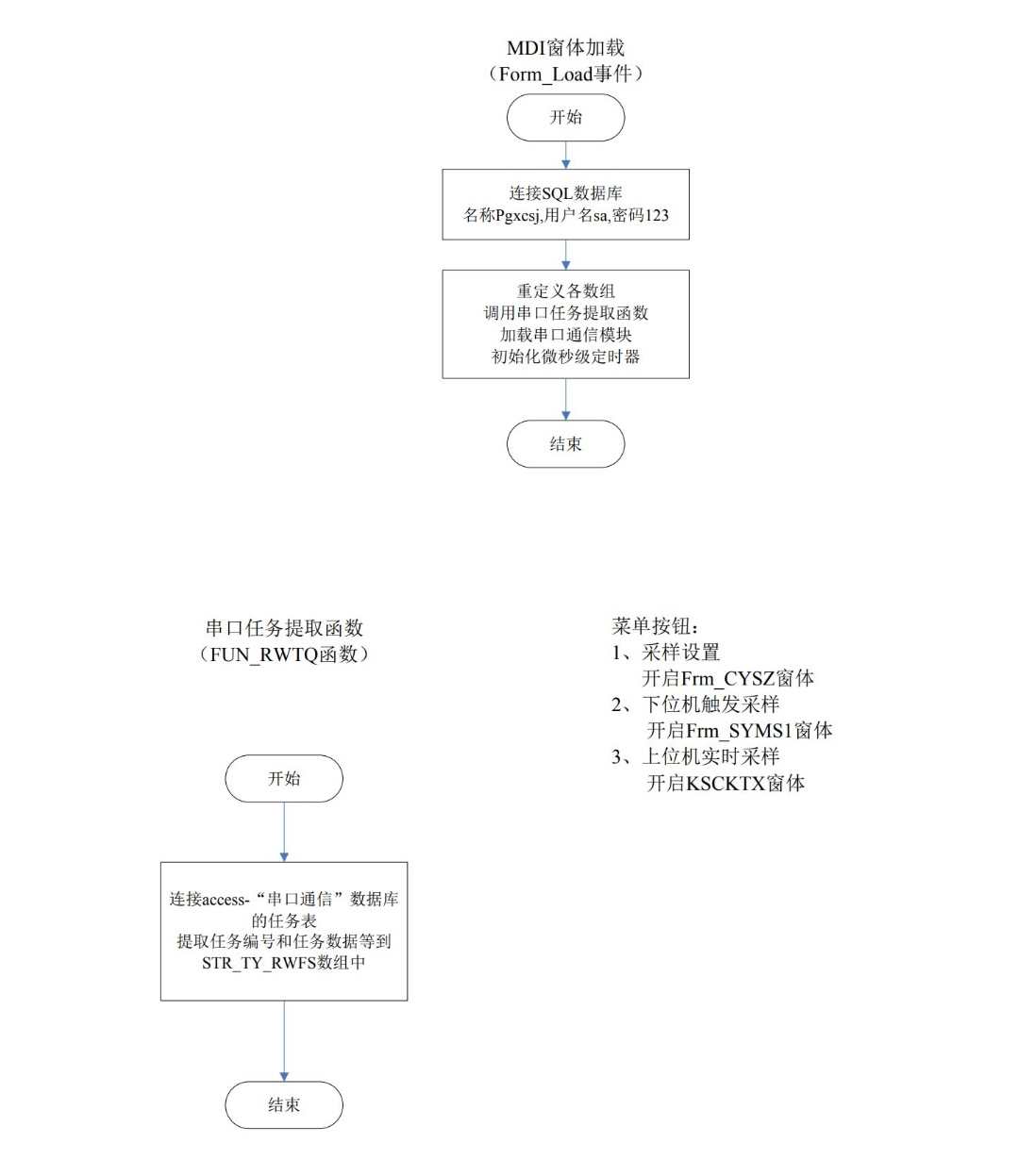

MDI窗体加载(Form_Load事件)

开始

连接SQL数据库

名称PgxcSJ,用户名sa,密码123

重新定义各数组

调用串口通信任务提取函数

初始化微秒定时器

结束

串口任务提取函数(FUN_RWTQ函数)

开始

连接access-“串口通信”数据库的任务表

提取任务编号和任务数据等到STR_TY_RWFS数组中

结束

菜单按钮组:

1、采样设置

开启Frm_CYSZ窗体

2、下位机触发采样

开启Frm_SYSM1窗体

3、上位机实时采样

开启KSCKTX窗体

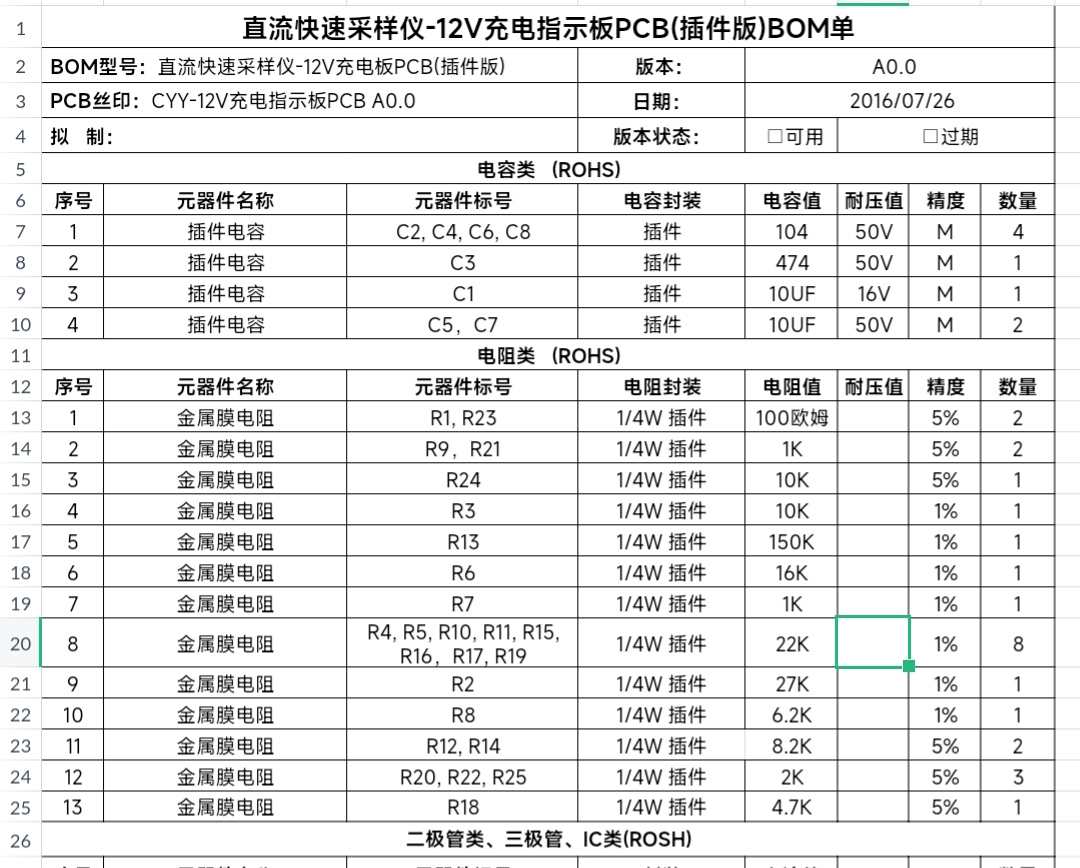

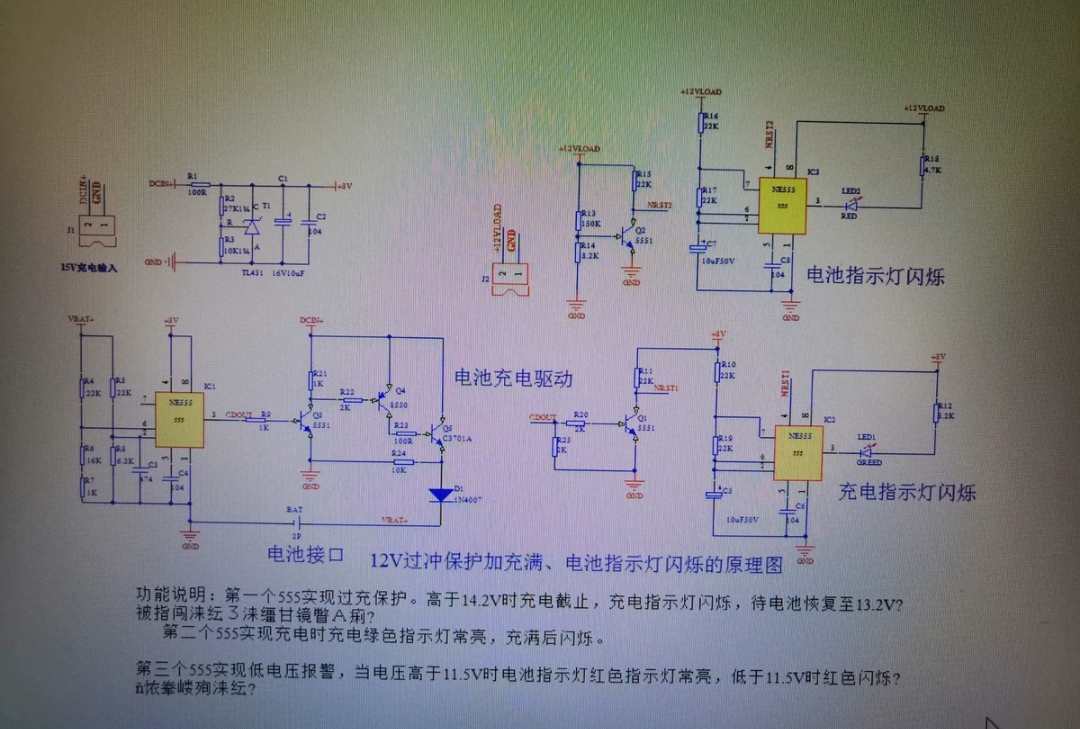

直流快速采样仪-12V充电指示板PCB(插件版)BOM单

BOM型号:直流快速采样仪-12V充电板PCB(插件版)

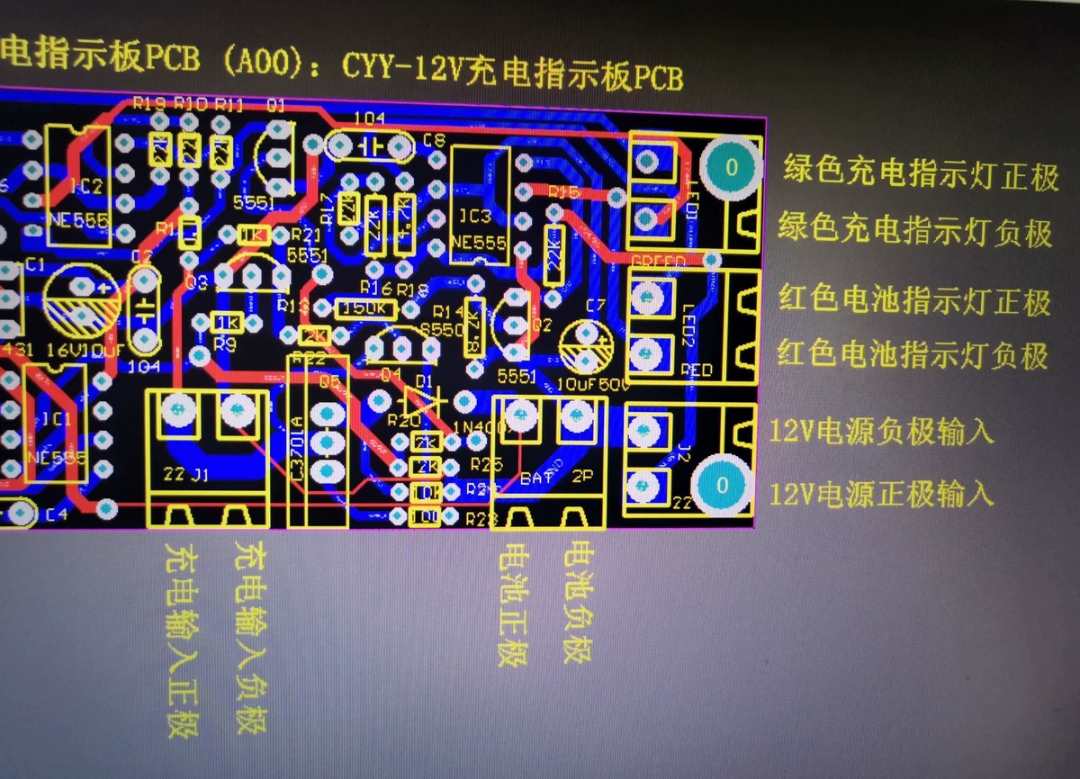

PCB丝印:CYY-12V充电指示板PCBA0.0

版本:A0.0

日期:2016/07/26

电容类(ROHS)

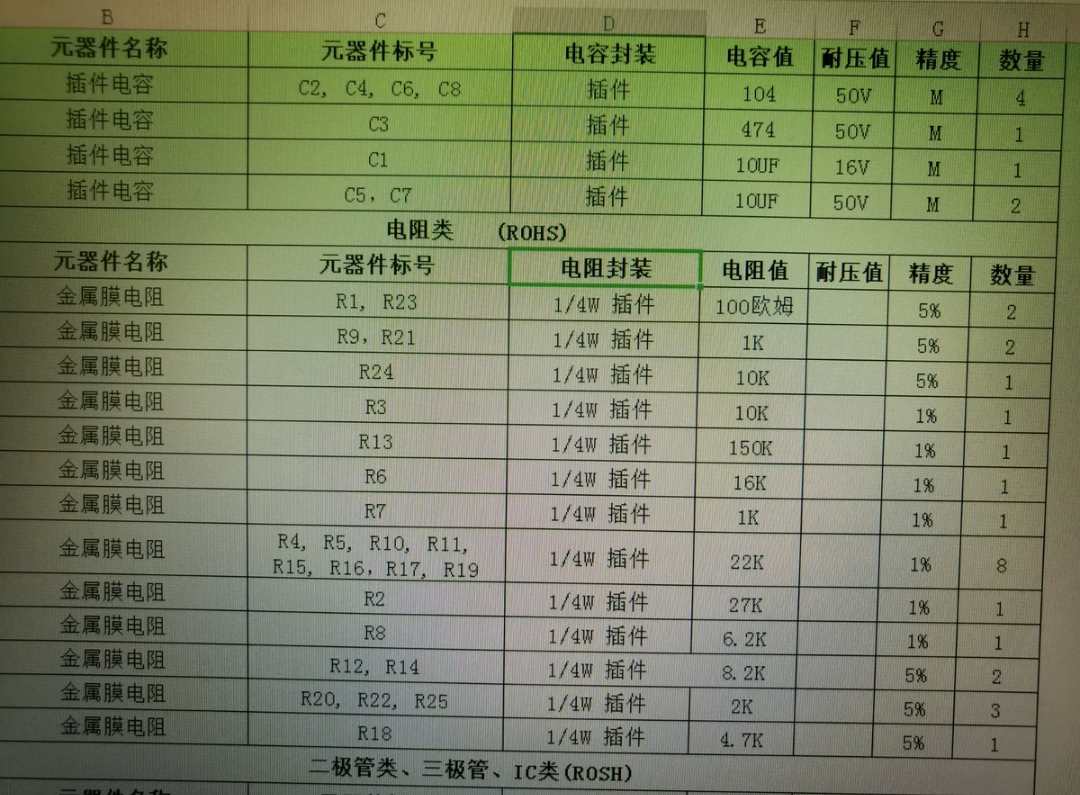

序号 元器件名称 元器件标号 电容封装 电容值 耐压值 精度 数量

1 插件电容 C2,C4,C6,C8 插件 104 50V M 4

2 插件电容 C3 插件 474 50V M 1

3 插件电容 C1 插件 10UF 16V M 1

4 插件电容 C5,C7 插件 10UF 50V M 2

电阻类(ROHS)

序号 元器件名称 元器件标号 电阻封装 电阻值 耐压值 精度 数量

1 金属膜电阻 R1,R23 1/4W插件 100欧姆 5% 2

2 金属膜电阻 R9,R21 1/4W插件 1K 5% 2

3 金属膜电阻 R24 1/4W插件 10K 5% 1

4 金属膜电阻 R3 1/4W插件 10K 1% 1

5 金属膜电阻 R13 1/4W插件 150K 1% 1

6 金属膜电阻 R6 1/4W插件 16K 1% 1

7 金属膜电阻 R7 1/4W插件 1K 1% 1

8 金属膜电阻 R4,R5,R10,R11,R15,R16,R17,R19 1/4W插件 22K 1% 8

9 金属膜电阻 R2 1/4W插件 27K 1% 1

10 金属膜电阻 R8 1/4W插件 6.2K 1% 1

11 金属膜电阻 R12,R14 1/4W插件 8.2K 5% 2

12 金属膜电阻 R20,R22,R25 1/4W插件 2K 5% 3

13 金属膜电阻 R18 1/4W插件 4.7K 5% 1
