C#欧姆龙PLC串口通讯HostLink协议实例源码读写OmronPLC

24小时自动发货 通过百度网盘下载 付款后,10秒内会发送下载链接 如果不会下载请联系客服 虚拟网盘商品 无需物流

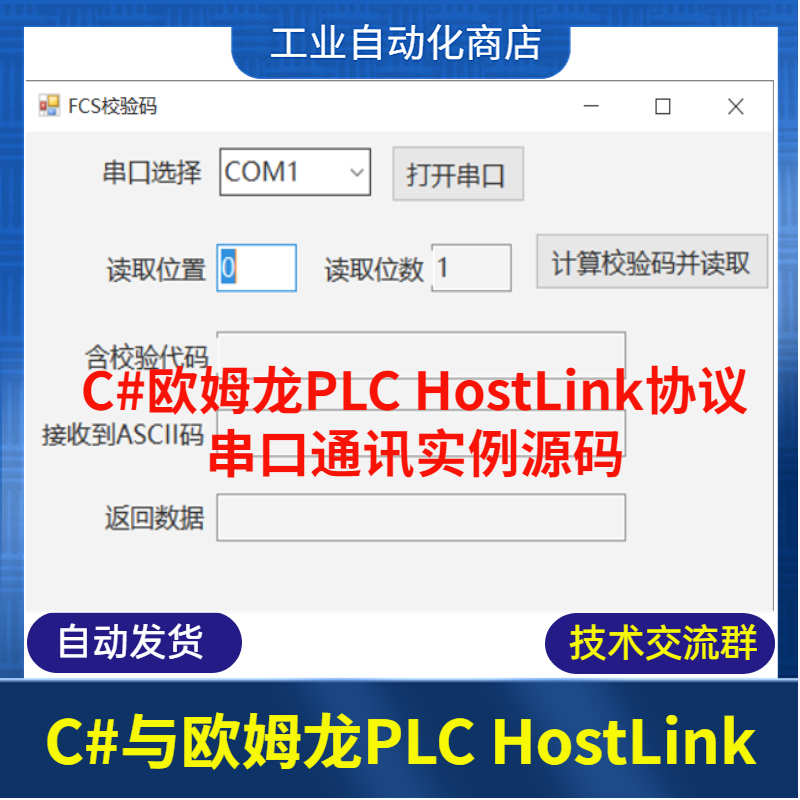

C#与欧姆龙PLC HostLink

欧姆龙_OMRON_PLC之HostLink协议

大小:536K

修改日期:2018/12/26 16:43

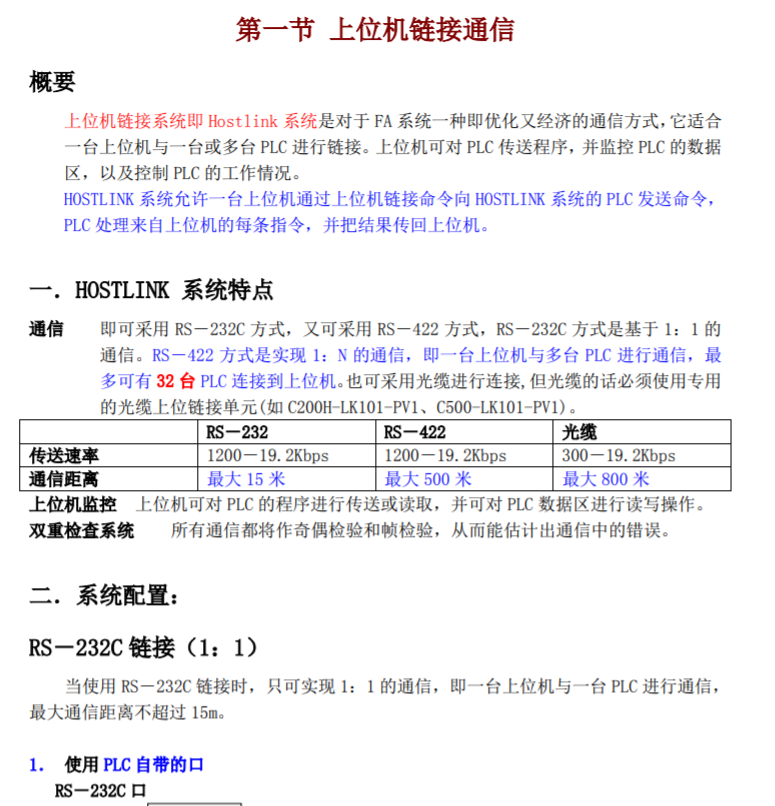

上位机链接系统即Hostlink系统是对 于FA系统一种即优化又经济的通信方式,它适合一台上位机与一台或多台PLC进行链接。上位机可对PLC传送程序,并监控PLC的数据区,以及控制PLC的工作情况。

HOSTLINK系统允许一台上位机通过上位机链接命令向HOSTLINK系统的PLC发送命令,PLC处理来自上位机的每条指令,并把结果传回上位机。

一、HOSTLINK系统特点

通信

即可采用RS-232C方式,又可采用RS-422方式,RS-232C方式是基于1:1的通信。RS-422方式是实现1:N的通信,即一台上位机与多台PLC进行通信,最多可有32台PLC连接到上位机。也可采用光缆进行连接,但光缆的话必须使用专用的光缆上位机链接单元(如C200H-LK101-PV1、C500-LK101-PV1)。

RS-232

1200-19.2Kbps

最大15米

RS-422

1200-19.2Kbps

最大500米

光缆

300-19.2Kbps

最大800米

传送速率

通信距离

上位机监控

上位机可对PLC的程序进行传送或读取,并可对PLC数据区进行读写操作。

双重检查系统

所有通信都将做奇偶校验和校验,从而能估算出通信中的错误。

二、系统配置:

RS-232C链接(1:1)

当使用RS-232C链接时,只能实现1:1的通信,即一台上位机与一台PLC进行通信,最大通信距离不超过15m。

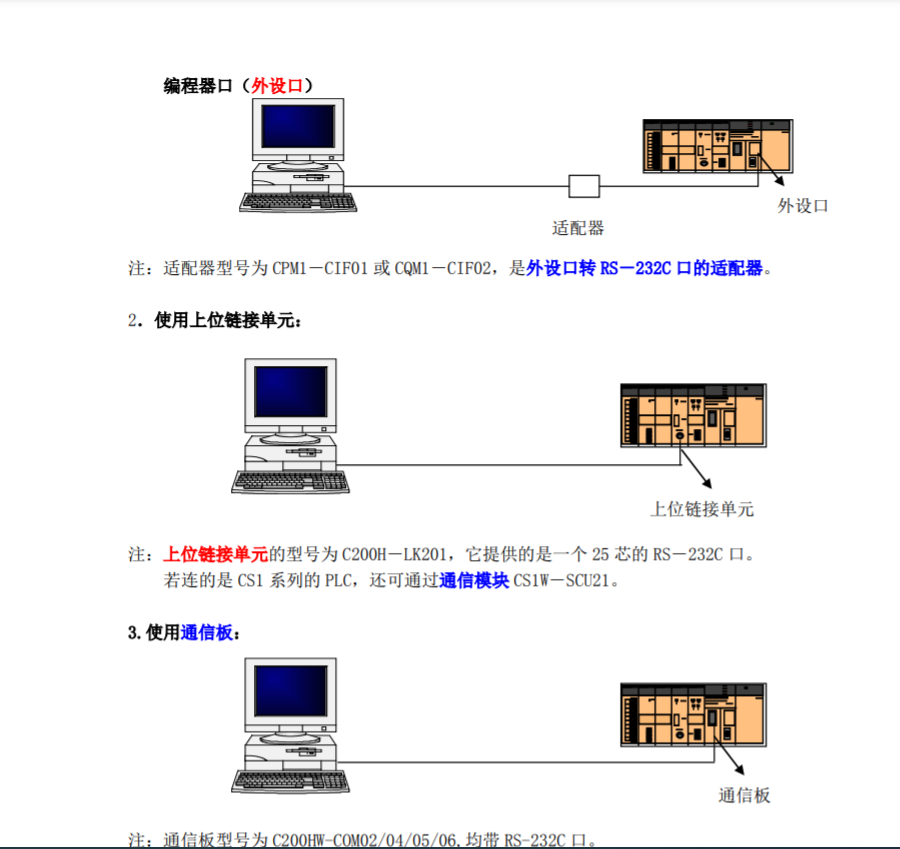

1.使用PLC自带的口

RS-232C口

编程器(外设口)

注:适配器型号为CPM1-CIF01或CQM1-CIF02,是外设转RS-232C口的适配器。

2.使用上位机链接单元:

注:上位机链接单元的型号为C200H-LK201,它提供的是一个25芯的RS-232C口。

若连的是CS1系列的PLC,

还可通过通信模块CS1W-SCU21。

3.使用通信板:

注:通信板型号为C200HW-COM02/04/05/06,均带RS-232C口。
