继上次搞定CANoe软件+驱动安装后，又有兄弟踩坑了——

硬件接好、驱动装完，打开CANoe却识别不到通道；通道配置好，启动测量报错；波特率设置不对，报文发不出去、收不到…

实则CANoe硬件与通道配置，是车载测试的「基础门槛」，看似简单，却藏着许多新手不知道的坑，一步错，后续调试全白费。

今天不搞虚的，整理了一份「CANoe硬件连接+通道配置」完整详细步骤，从硬件接线、通道设置，到波特率配置、故障排查，全程保姆级，新手跟着做，5分钟搞定，再也不用卡壳！

一、硬件连接步骤（手把手教你接线，零出错）

硬件连接是基础，接线错误会直接导致通道无法使用、总线报错，以最常用的VN1640接口卡为例（其他Vector硬件接线一致），步骤如下：

步骤1：硬件与电脑连接

1. 取出Vector接口卡（如VN1640），找到USB接口，用配套USB线连接接口卡与电脑USB接口（优先连接电脑后置USB接口，供电更稳定，避免前置接口接触不良）；

2. 若接口卡需要外接电源（部分型号），将电源适配器连接接口卡电源接口，接通电源，此时接口卡电源灯（Power）会亮起（绿色），说明供电正常；

3. 电脑会自动识别硬件（驱动已装好的情况下），设备管理器中「Vector CAN/LIN Interface」无黄色感叹号，说明硬件与电脑连接成功。

⚠️ 避坑：若连接后电源灯不亮，检查USB线、电源适配器是否完好，更换USB接口、电源适配器重试；若设备管理器有黄色感叹号，重新安装匹配版本的驱动。

步骤2：硬件与总线/ECU连接（核心）

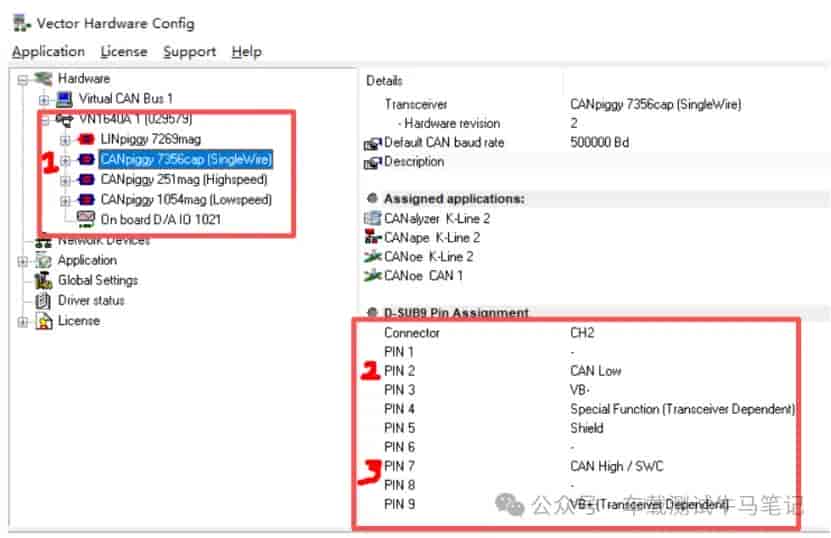

Hardware→Network Hardware→Driver如下图查看CAN-H/CAN-L是那两个PIN，VN1640A硬件 2PIN是CAN-L，7PIN是CAN-H；

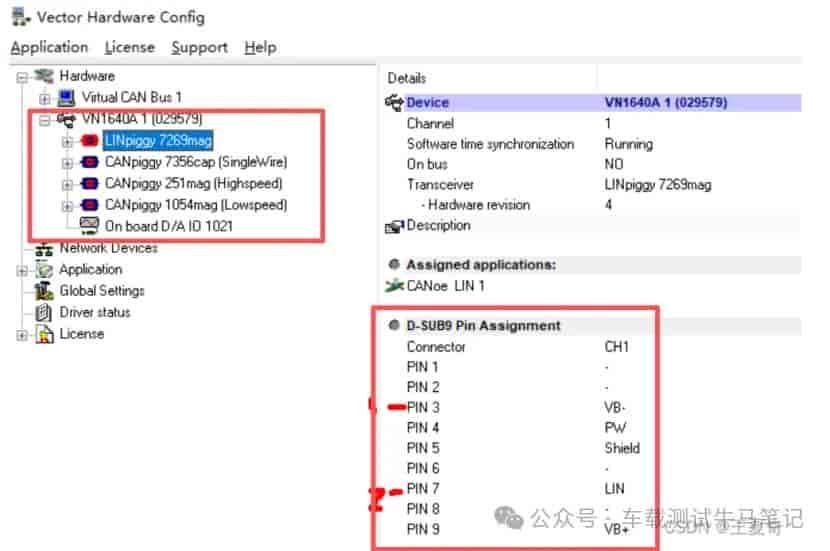

如下图查看LIN的PIN；VN1640A硬件 7PIN是LIN，3PIN是VB-（地）；

CAN总线接线遵循「2低7高」原则，DB9接头（硬件接口）引脚定义的核心的是：CAN_L（低电平）接引脚2，CAN_H（高电平）接引脚7，GND（接地）接引脚3（可选，根据实际需求），具体步骤：

1. 取出DB9连接线，一端插入Vector接口卡的CAN通道接口（如CAN 1、CAN 2，根据需求选择，新手优先用CAN 1）；

2. 另一端连接总线设备/ECU的CAN接口，接线对应：

3. 接口卡DB9引脚2（CAN_L） → 总线/ECU的CAN_L引脚；

4. 接口卡DB9引脚7（CAN_H） → 总线/ECU的CAN_H引脚；

5. 接口卡DB9引脚3（GND） → 总线/ECU的GND引脚（可选，若总线通信不稳定，提议接上）。

6. 在总线两端（接口卡端、ECU/总线设备端）接上120Ω终端电阻（CAN总线必备，用于匹配总线阻抗，避免信号反射，否则报文收不到、报错）；

7. 接线完成后，轻轻晃动连接线，确认接口接触良好，无松动（接触不良会导致总线时断时续，报文丢失）。

✅ 补充：若使用LIN总线，接线方式类似，DB9引脚7（LIN）接总线/ECU的LIN引脚，引脚3（GND）接地，无需接终端电阻。

步骤3：硬件连接验证

连接完成后，做简单验证，确保硬件连接正常：

1. 确认接口卡电源灯（Power）亮绿色，无闪烁（闪烁说明供电异常）；

2. 打开设备管理器，确认「Vector CAN/LIN Interface」无黄色感叹号，且显示“设备正常运行”；

3. 打开CANoe，新建工程，后续进入通道配置，若能识别到硬件通道，说明硬件连接成功。

二、CANoe通道配置（分步操作，零报错）

硬件连接完成后，进入CANoe通道配置，这是核心步骤，配置不当会导致启动测量报错、报文发不出，步骤详细到每一步点击，新手跟着做就不会错：

步骤1：打开通道配置界面

1. 打开CANoe，新建一个空白CAN工程（点击「File」→「New」，选择「CAN」工程，保存工程，命名如「CANoe_通道配置测试.cfg」）；

2. 点击顶部菜单栏「Hardware」→「Network Hardware」，弹出通道配置窗口（这是核心配置界面，所有硬件和通道设置都在这里完成）。

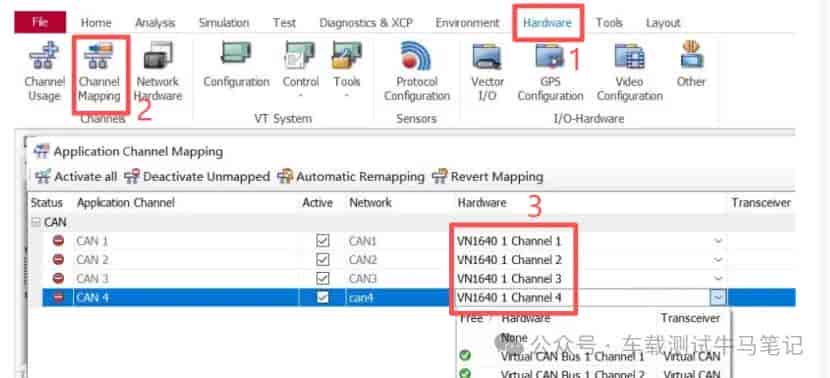

步骤2：选择硬件接口卡

1. 在通道配置窗口中，找到「Hardware」下拉框，点击下拉按钮，选择连接的Vector硬件接口卡（如「Vector VN1640」，若未显示，说明硬件未识别到，返回检查硬件连接和驱动）；

2. 选择硬件后，窗口下方会显示该硬件的所有通道，默认显示所有通道，无需修改。

⚠️ 避坑：若下拉框中无硬件选项，排查3点：① 硬件是否正常连接电脑；② 驱动是否安装成功；③ 关闭CANoe，重新连接硬件，重启CANoe重试。

步骤3：配置总线类型与通道

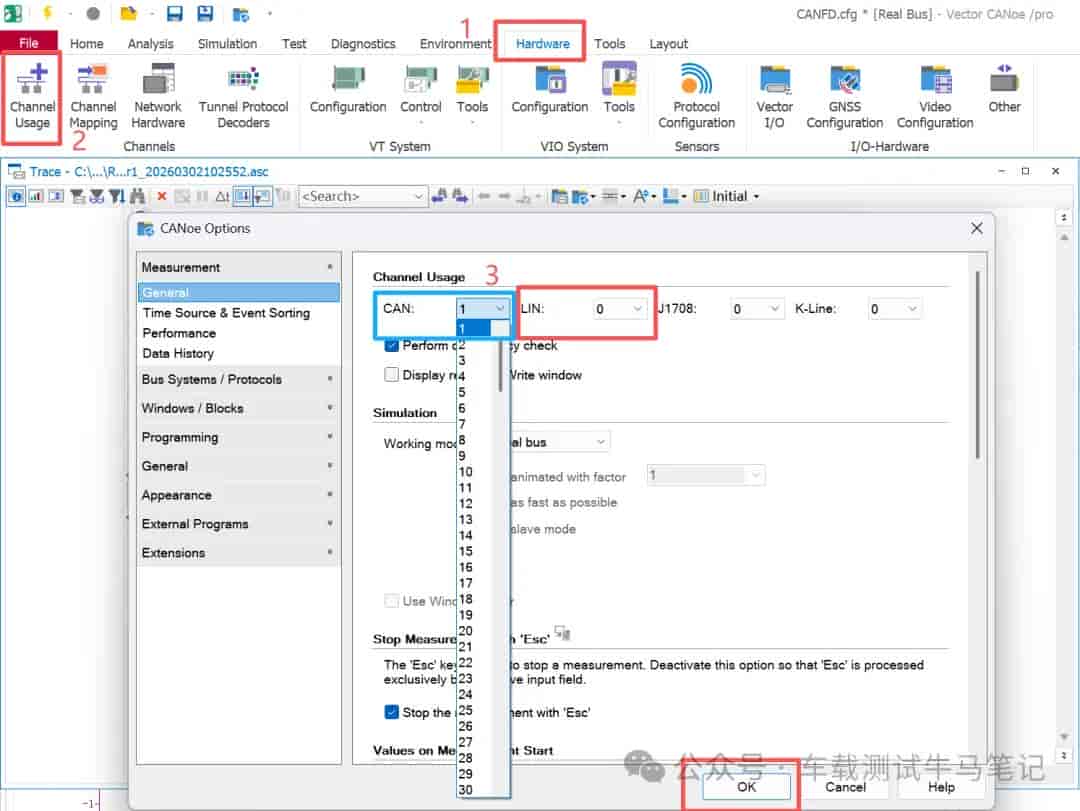

1. 在通道配置窗口中，找到「Channel」列，选择需要配置的通道（若需使用多个通道，可同时配置）；

2. 在「Bus Type」（总线类型）下拉框中，选择对应的总线类型（车载测试常用「CAN」，若使用LIN总线，选择「LIN」，根据实际测试需求选择）；

3. 若配置多个通道（如CAN 1、CAN 2），分别选择每个通道的总线类型，确保与实际总线一致（如两个通道都用CAN，均选择「CAN」）。

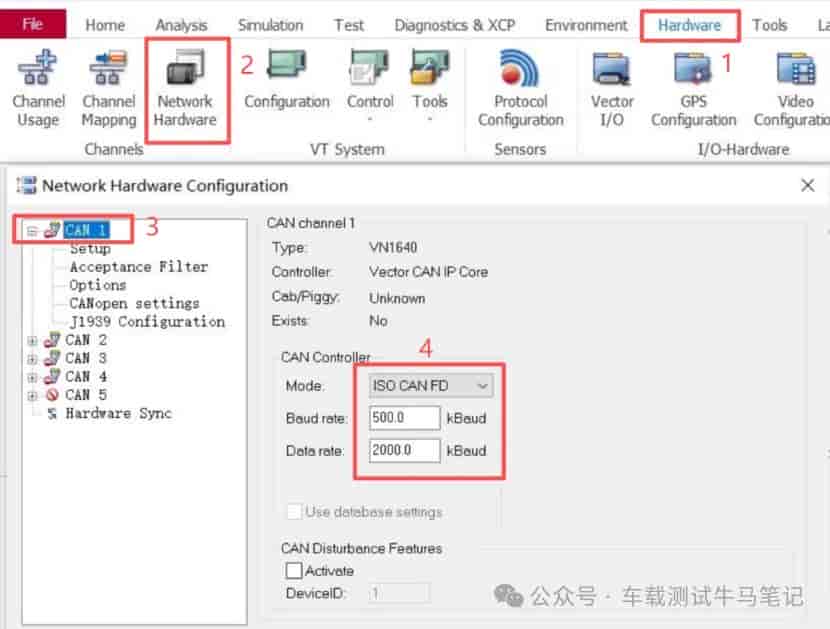

步骤4：配置波特率（关键中的关键）

波特率是总线通信的「速度」，必须与ECU/总线设备的波特率一致，否则无法通信，CANFD波特率是500kbps/2000kbps、CAN的波特率是500kbps，低速CAN是250kbps；步骤如下：步骤如下：

1. 在通道配置窗口中，找到「Baudrate」（波特率）下拉框，点击下拉按钮，选择对应的波特率；

2. 若下拉框中没有需要的波特率（如特殊波特率），点击「Custom」（自定义），输入波特率数值，选择对应的位时间参数（新手无需修改位时间参数，默认即可），点击「OK」；

3. 所有配置的通道，波特率需统一（若多个通道连接同一总线），避免波特率不一致导致通信异常。

⚠️ 避坑：波特率设置错误，会导致启动测量后，Trace窗口无报文、总线报错（如错误帧），若出现这种情况，先检查波特率是否与ECU/总线设备一致。

步骤5：保存通道配置

1. 所有配置完成后，点击通道配置窗口右下角的「OK」按钮，保存配置；

2. 此时，CANoe工程会自动加载配置的硬件和通道，左侧「Test Setup」窗口中，会显示配置的通道（如CAN 1），说明通道配置成功。

✅ 补充：配置完成后，提议保存工程（Ctrl+S），下次打开工程，无需重新配置通道，直接使用即可。

步骤6：加载DBC文件（可选，但必做）

通道配置完成后，若需解析报文、发送信号，需加载DBC文件（之前安装文章中提到的数据库文件），步骤如下：

1. 点击左侧「Configuration」→「Databases」，点击「Add」按钮；

2. 选择本地DBC文件，点击「Open」，加载完成后，能看到DBC文件中的报文、信号列表；

3. 加载DBC文件后，通道配置才算完整，后续才能正常解析报文、发送信号。

✅ 三、配置后验证（确保能正常使用）

硬件和通道配置完成后，做一次简单验证，确保后续能正常发送报文、监控总线，避免后续调试卡壳：

1. 点击CANoe工具栏「Start Measurement」（绿色播放按钮），启动测量；

2. 观察3个关键窗口，确认配置正常：

3. Write窗口：显示「Measurement started successfully」（测量启动成功），无报错；

4. Trace窗口：若总线上有报文（如ECU发送的报文），会实时显示报文ID、信号值等信息；若没有报文，可手动发送一帧报文（后续会讲），观察是否能正常发送；

5. 硬件接口卡：通道灯（如CAN 1灯）会闪烁（绿色），闪烁速率代表报文数量，说明通道正常通信。

6. 手动发送一帧报文验证：点击「Simulation」→「Interactive Send」，选择目标报文（如0x6cd），点击「Send」，Trace窗口能看到发送的报文，说明配置完全成功。

✅ 验证通过，说明CANoe硬件和通道配置全部完成，可正常进行后续的总线测试、报文发送、脚本编写啦！

作为车载测试牛马，CANoe硬件与通道配置，是我们每天调试都会用到的操作，看似简单，却容不得半点马虎——接线错一根、波特率设错一个，都会导致调试卡壳，耽误上班进度。

这篇文章的步骤，我结合日常调试经验，反复梳理，每一步都贴合新手操作，没有复杂的专业术语，跟着做，5分钟就能完成配置，不用再到处找教程、踩坑试错。

配置完成后，下期我们继续分享「CANoe仿真详细步骤」，带着大家实操，新手也能快速上手，轻松搞定总线测试！
