TMS320F28335光伏离并网单相逆变器原理图PCB源码设计方案说明书

内容分享1周前发布
12 1 0

拒绝粗制滥造 只做精选资源

商品详情介绍

由于内容过多以下展示为部分展示

提示: 由于该资料非本人设计, 且个人精力有限, 无法做到释疑和讲解, 小白勿拍! 还望理解!

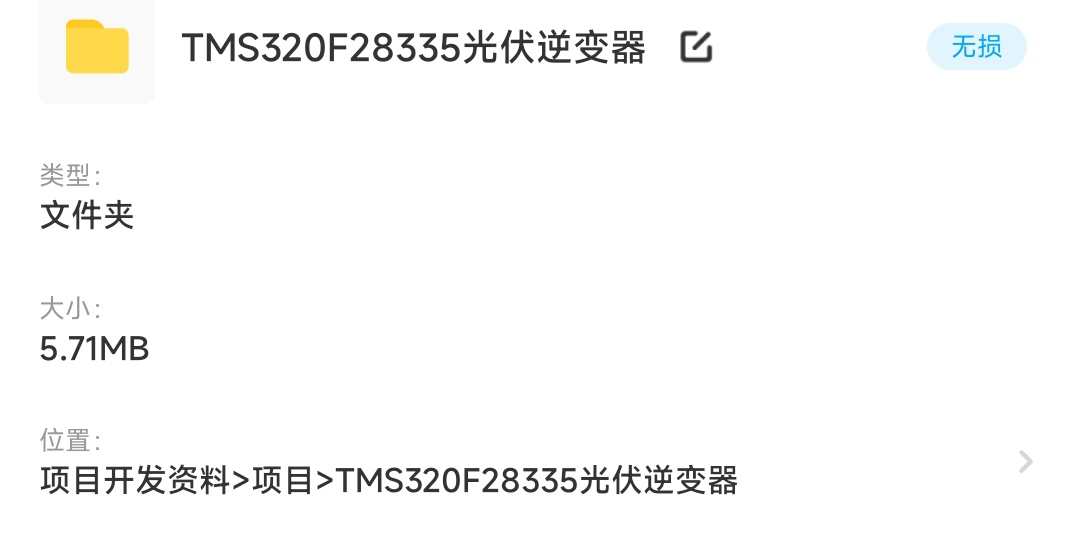

类型: 文件夹

大小: 5.71MB

位置: 项目开发资料>项目>TMS320F28335光伏逆变器

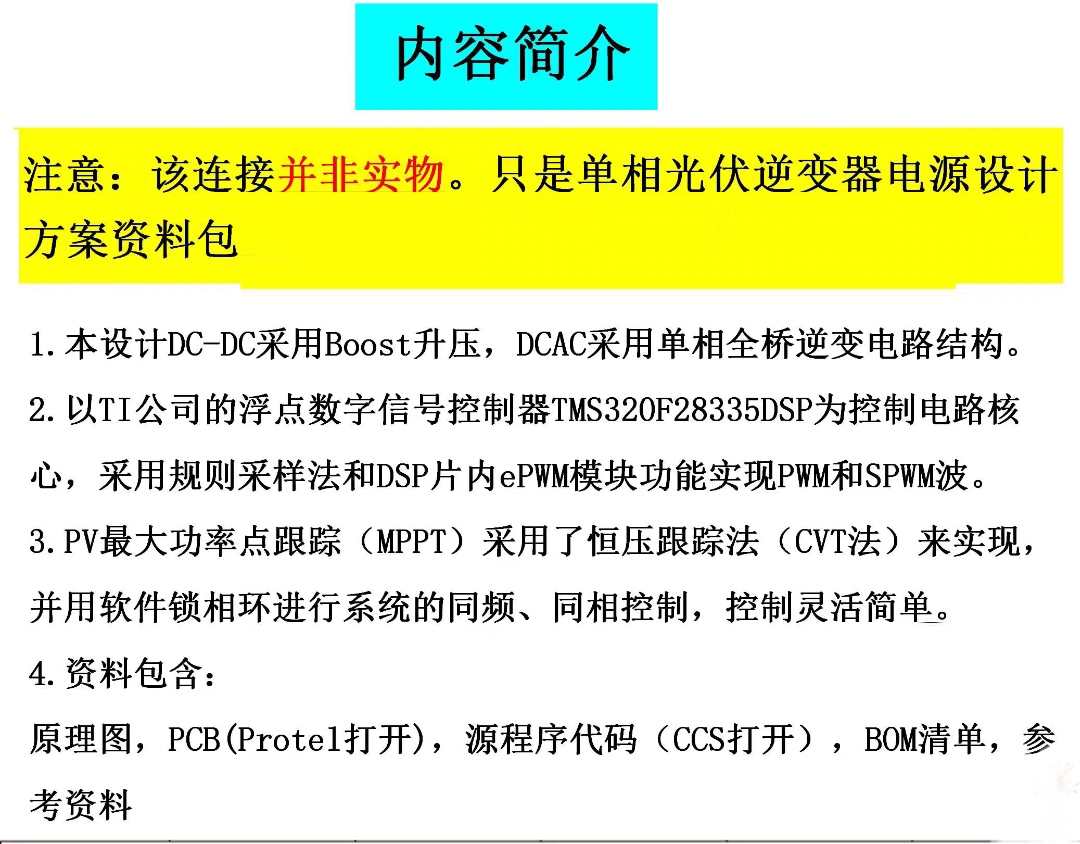

内容简介

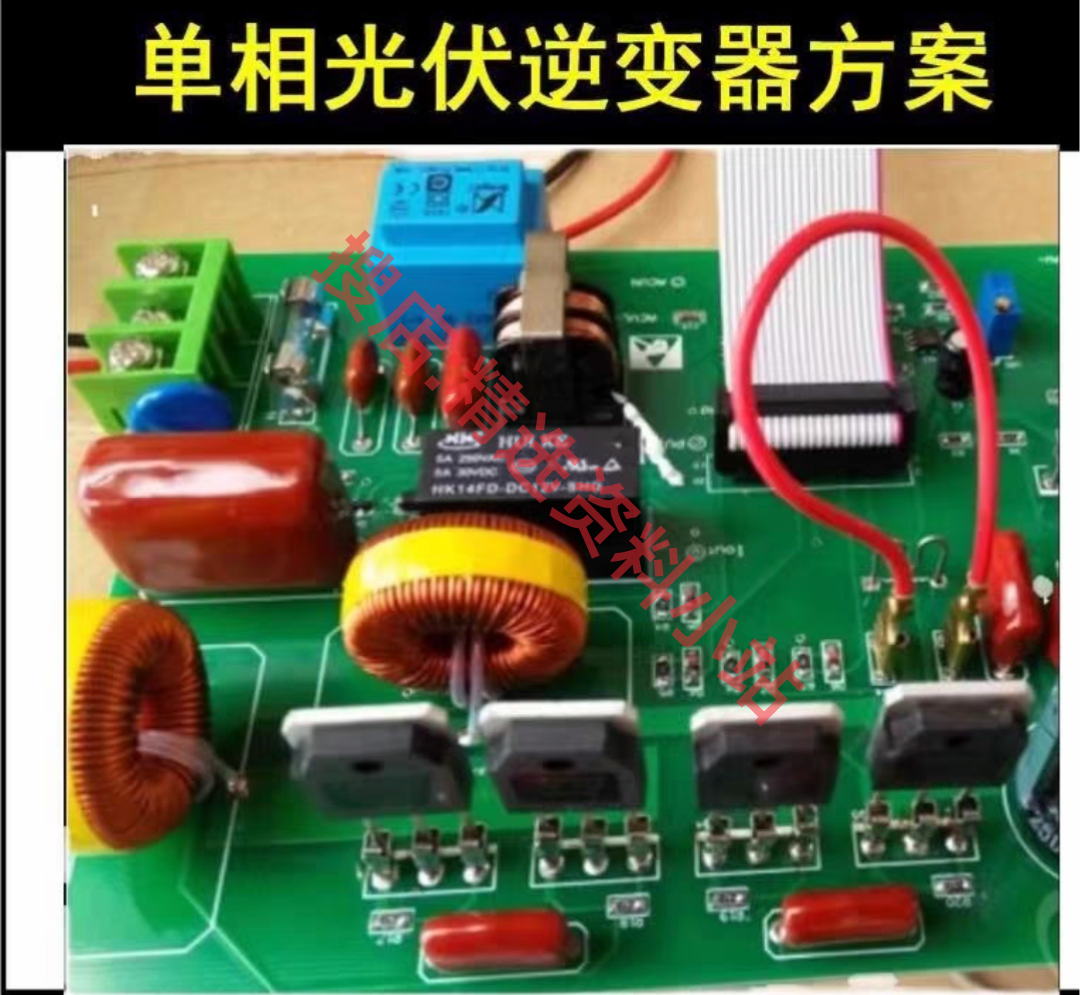

注意: 该链接并非实物。只是单相光伏逆变器电源设计方案资料包

1. 本设计DC-DC采用Boost升压, DCAC采用单相全桥逆变电路结构。

2. 以TI公司的浮点数字信号控制器TMS320F28335DSP为电路核心, 采用规则采样法和DSP片内ePWM模块功能实现PWM和SPWM波。

3. PV最大功率点跟踪 (MPPT) 采用了恒压跟踪法 (CVT法) 来实现, 并用软件锁相环进行系统的同频、同相控制, 控制灵活简单。

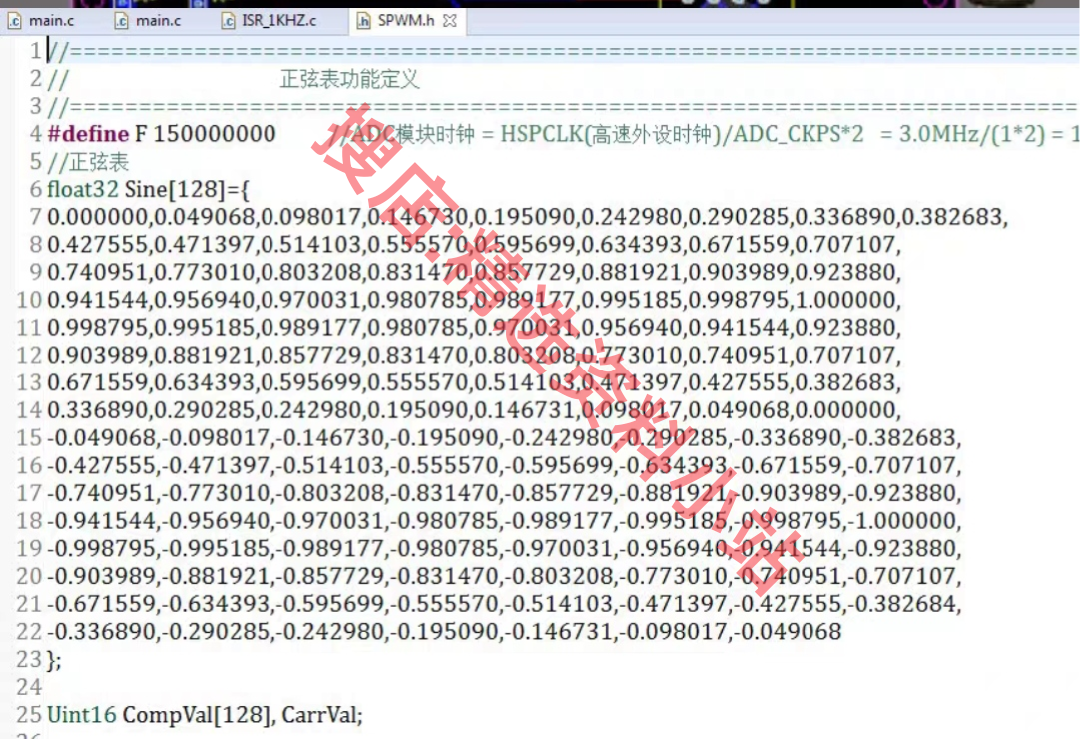

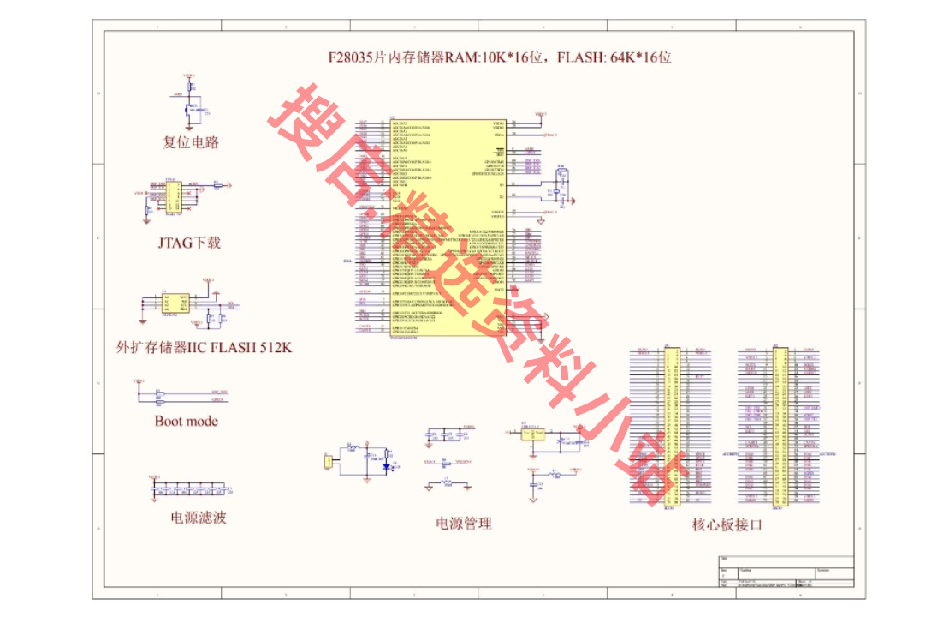

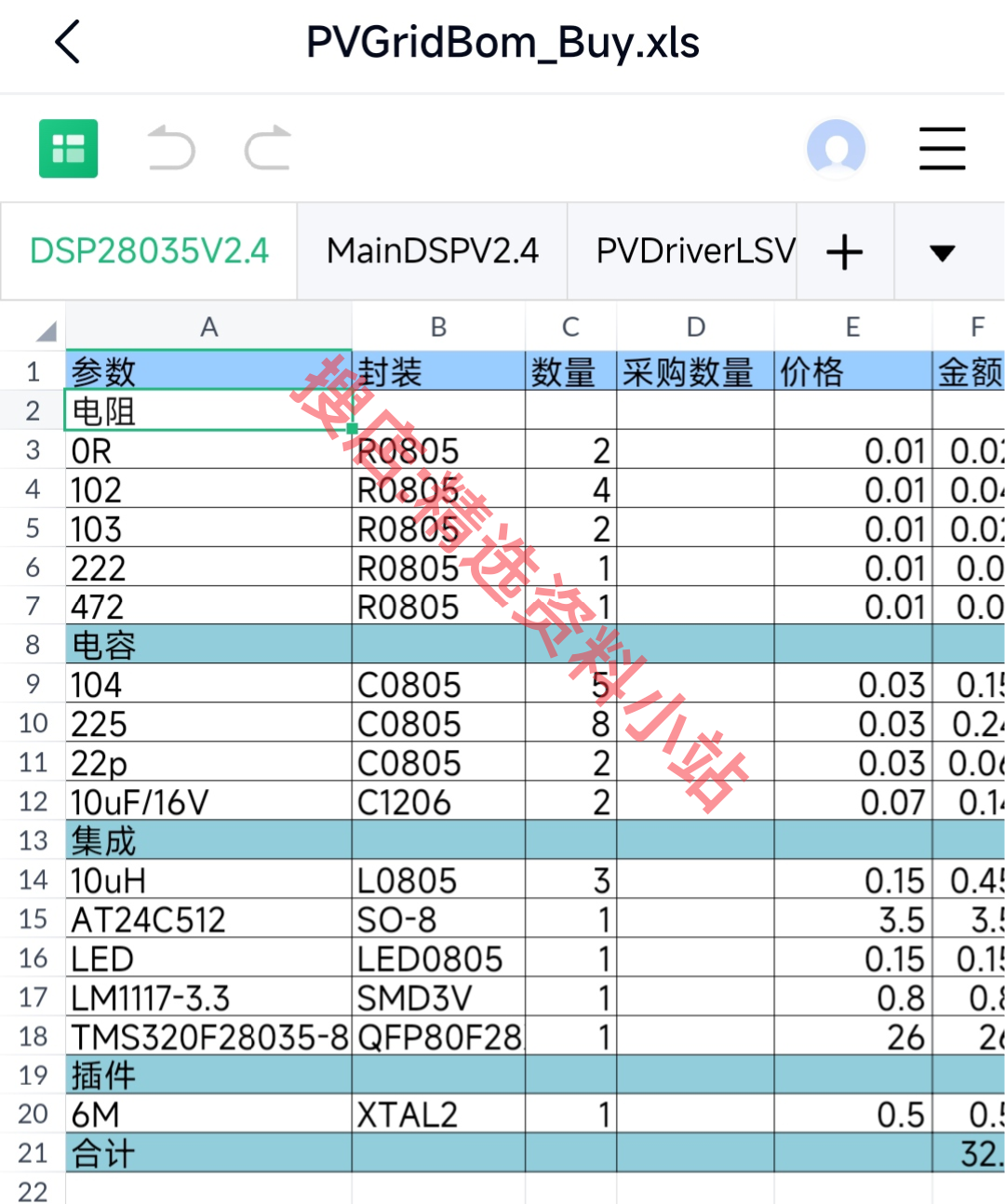

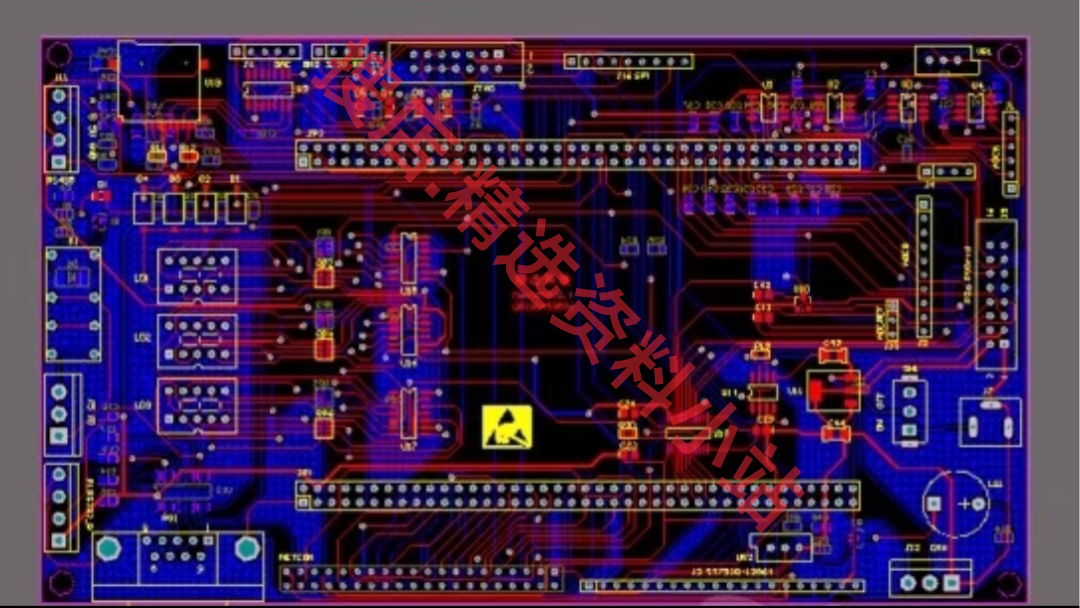

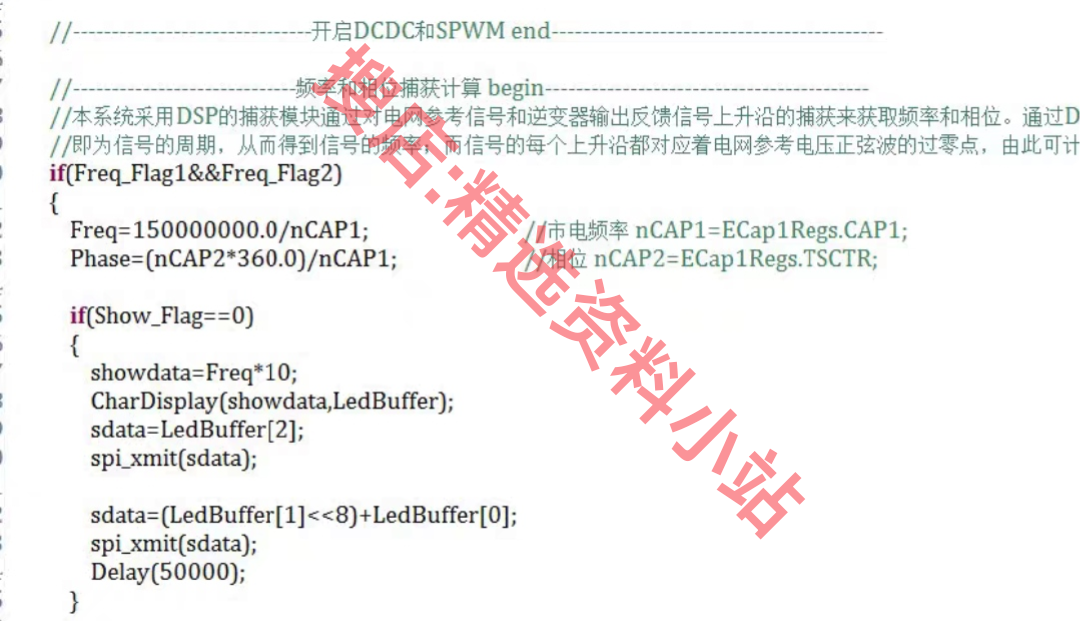

4. 资料包含: 原理图, PCB(Protel打开), 源程序代码 (CCS打开), BOM清单, 参考资料

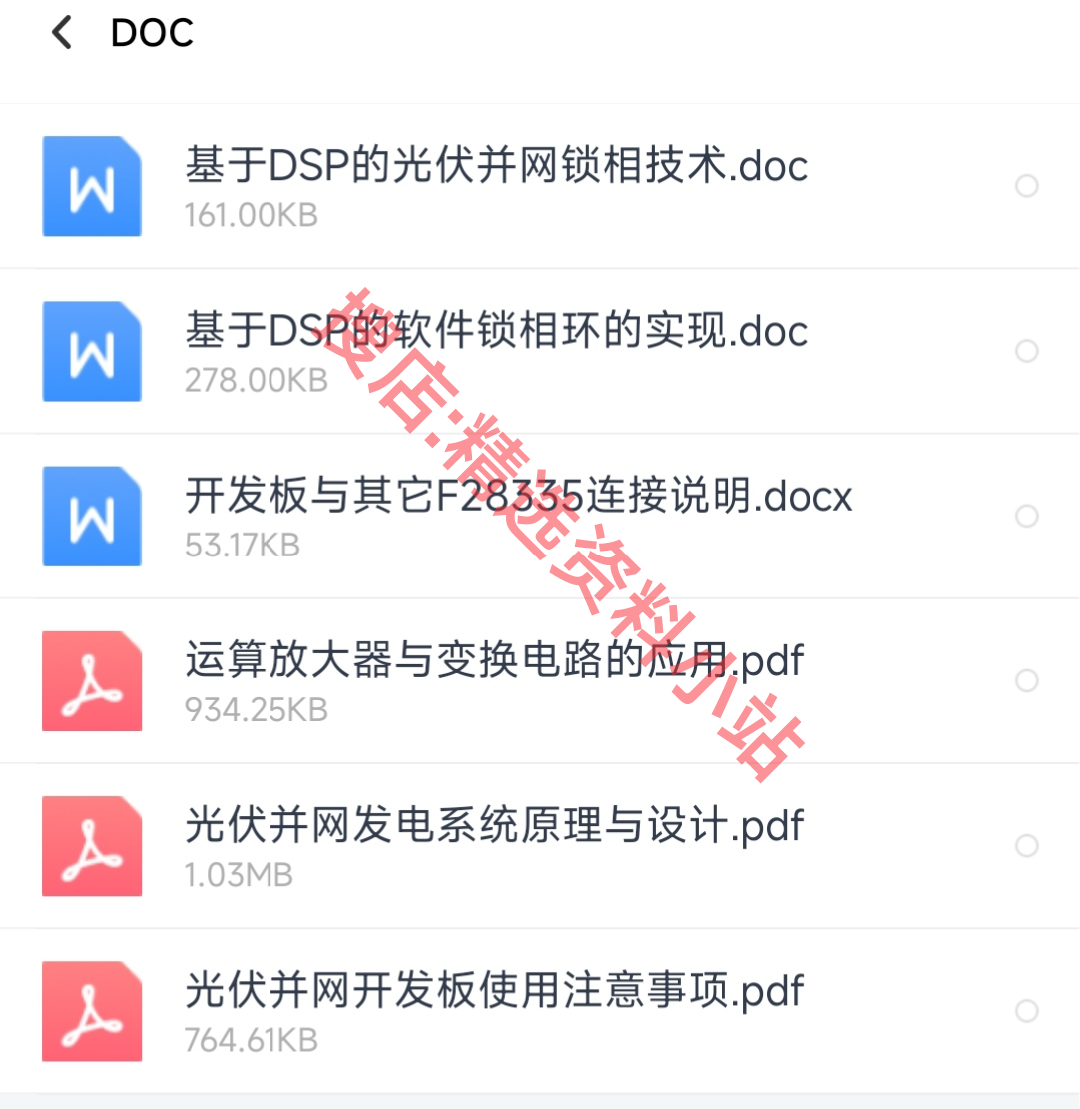

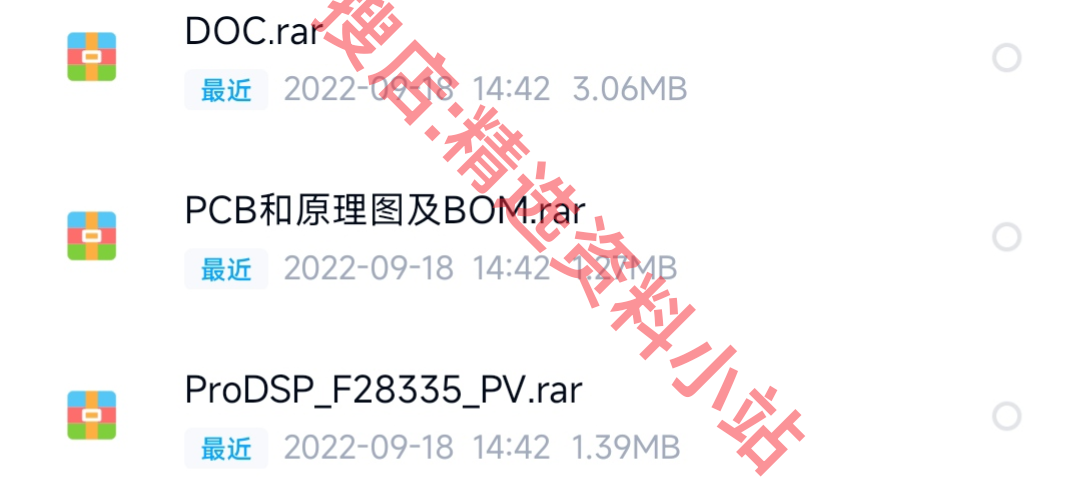

DOC.rar

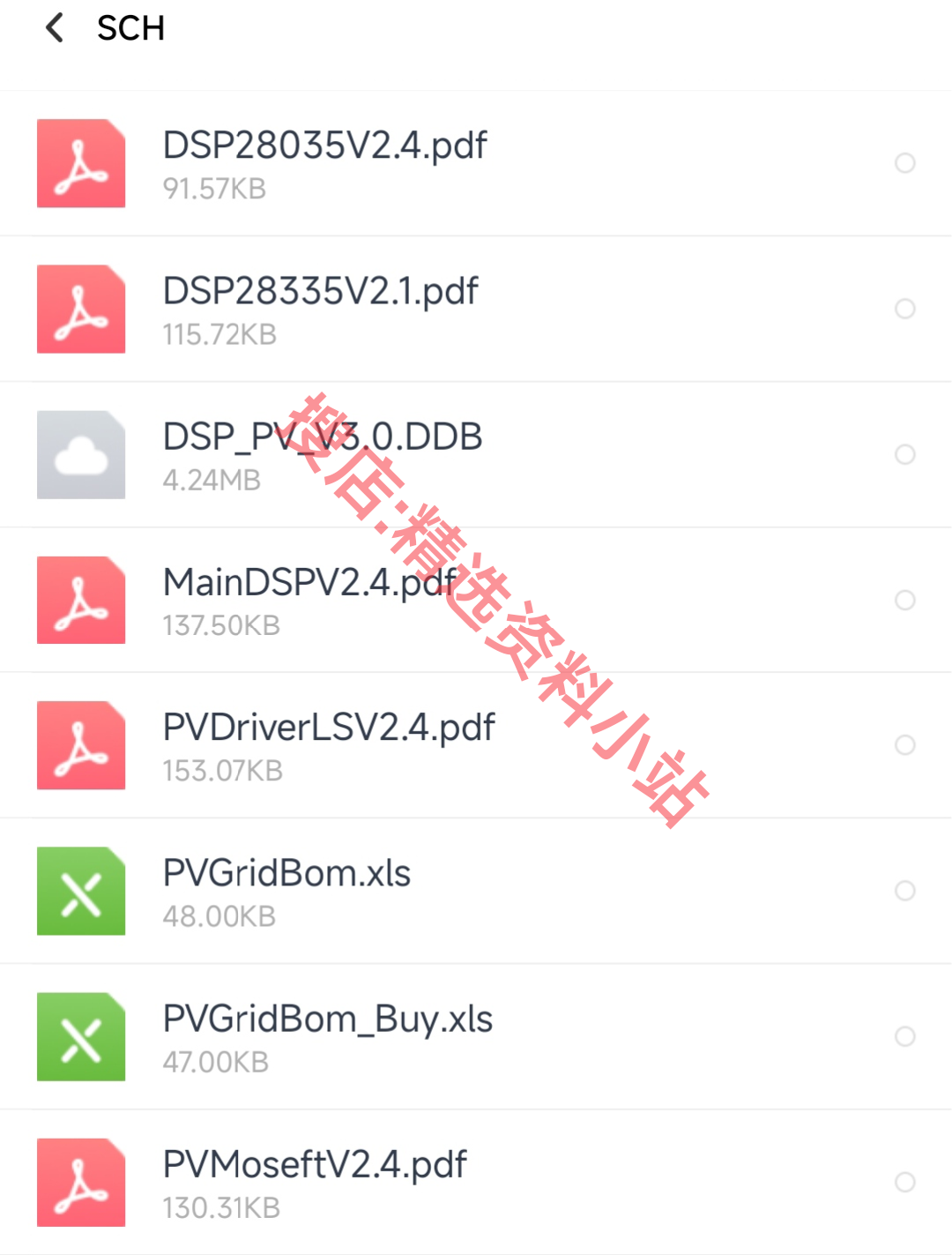

PCB和原理图及BOM.rar

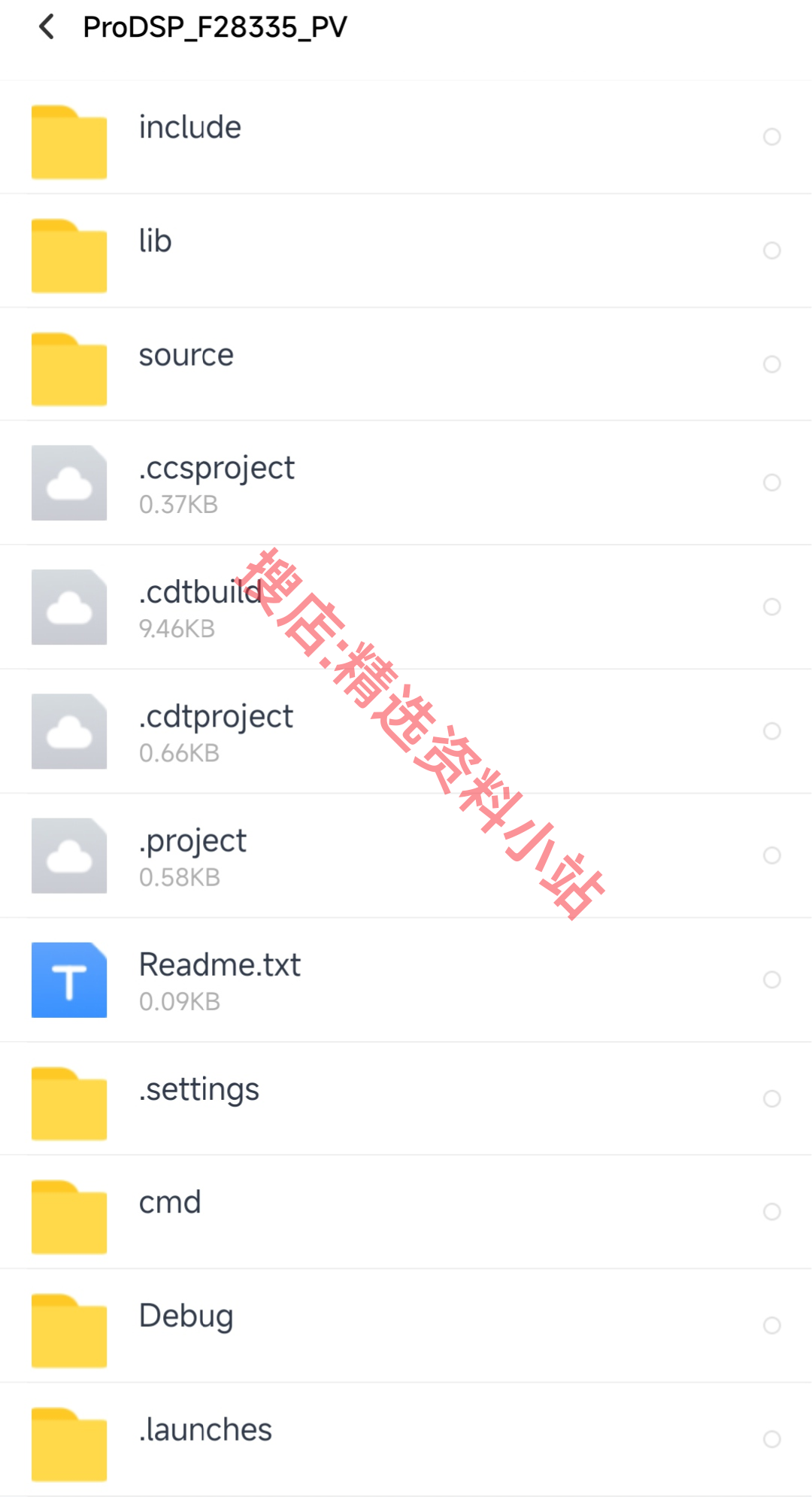

ProDSP_F28335_PV.rar

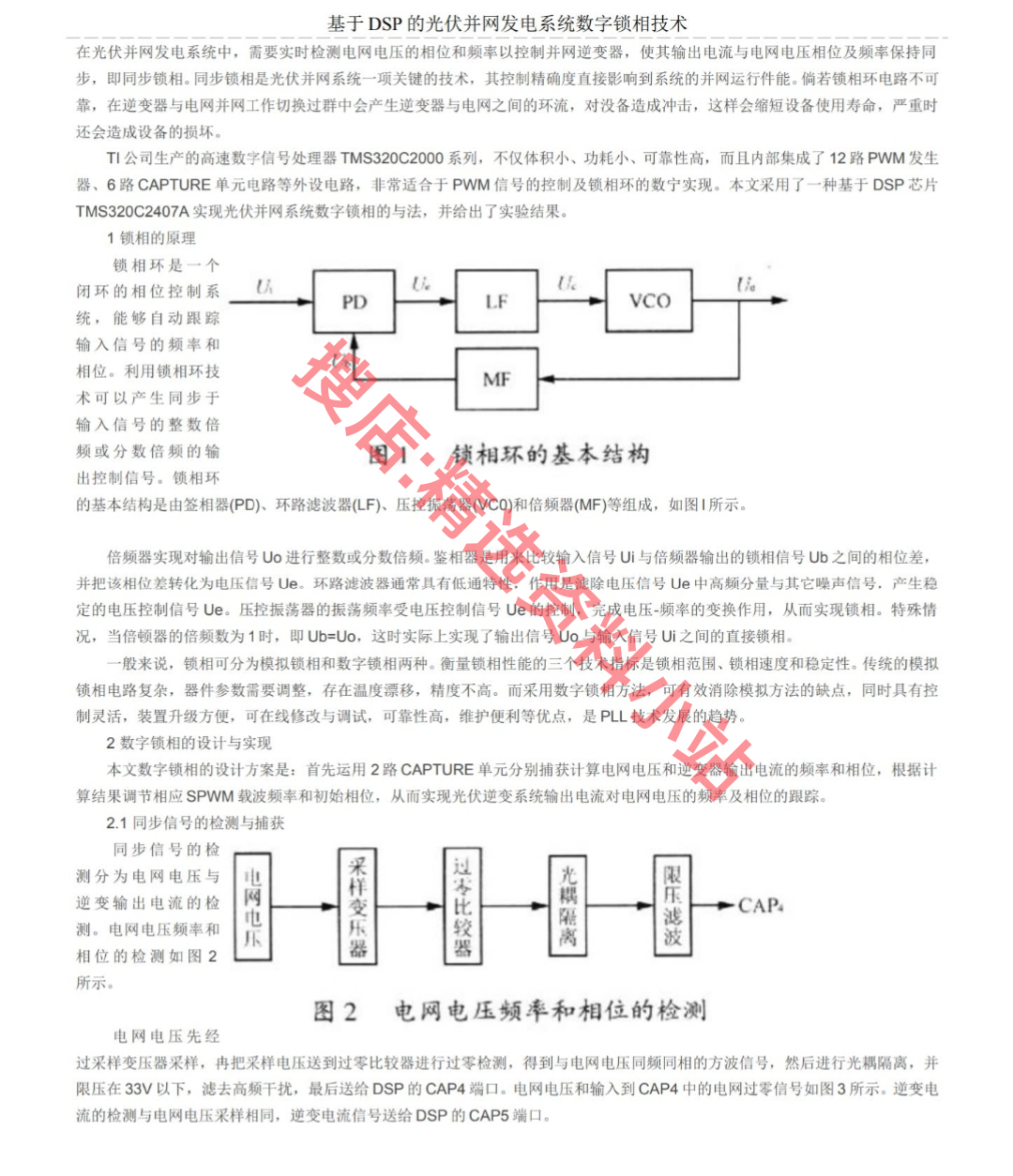

基于DSP的光伏并网锁相技术.doc

基于DSP的软件锁相环的实现.doc

开发板与其他F28335连接说明.docx

运算放大器与变换电路的应用.pdf

光伏并网发电系统原理与设计.pdf

光伏并网开发板使用注意事项.pdf
