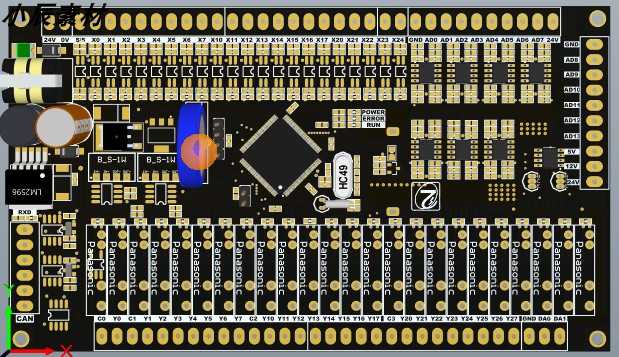

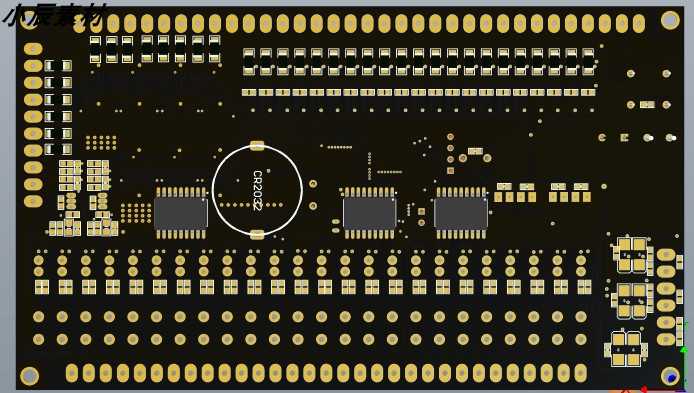

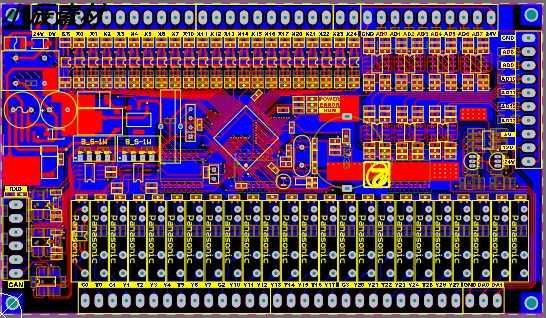

Fx3U源码 STM32仿三菱PLC，国产PLC方案 PCB原理图源码

FX3U源码pcb stm32 plc

底板 源码 资料 PCB

FX3U 源码 stm32 plc 源码45MR 21DI 24R0 14AD 2DA源码，可以直接用GX Works2编程直接写入，经济实惠。非常适合参靠学习。

由于为可复制性电子资料，售出不退，介意勿扰。

发 FX3U 三菱plc源代码资料

提供原理图 pcb图 c源码说明

不懂技术的。墨迹的。套资料的请绕道！

有诚意的欢迎购买。非诚勿扰！

一、产品资源描述：

1、 脉冲输入 AB编码器

2、 2路脉冲输出 (高速1路Pwm，低速1路PLS)

3、 2路485通信 (支持Modbus协议)

4、 其中1路485通信 (支持编程口协议)

5、 1路CAN通讯，通过共享寄存器方式扩展

6、 14路ADC (2路0-20MA电流或0-10V电压采集)

7、 2路DAC输出 (4-20MA电流或0-10V输出)

8、 RTC日历时钟

二、本产品目前支持以下资源：

3. 1 最大内存容量: 16000步

3. 2 输入继电器 X，可根据用户实际需要扩展

X000-Xn，

3. 3 输出继电器 Y，可根据用户实际需要扩展

Y00-Yn，

3. 4 辅助继电器M

M8000-M8255系统专用辅助继电器

3. 5 状态继电器 S

S0-S609 掉电保持，S610-S1000一般用 掉电不保持

3. 6 定时器T

T0-T199： 100MS 共200点； T200-T245: 10MS 共46点； T246-T255： 1MS 共10点

3. 7 计数器C

C0-C199 16位增量计数200点， C200-C234 32位增量计数

3. 8 数据寄存器D

D0-D999 掉电保持共1000点，D1000-D7999一般用 掉电不保持

D8000-D8119 D8136-D8255系统数据寄存器 掉电不保持， D8120-D8135系统数据寄存器 掉电保持共16点

3. 9 变量寄存器V0-V7 Z0-Z7

3. 10 软元件编号KnX, KnY, KnM, KnS

3. 11 常数K 16位和32位， H 16位和32位

注： X、Y寄存器 不存在X8 X18 Y8 、Y18 之类的编号

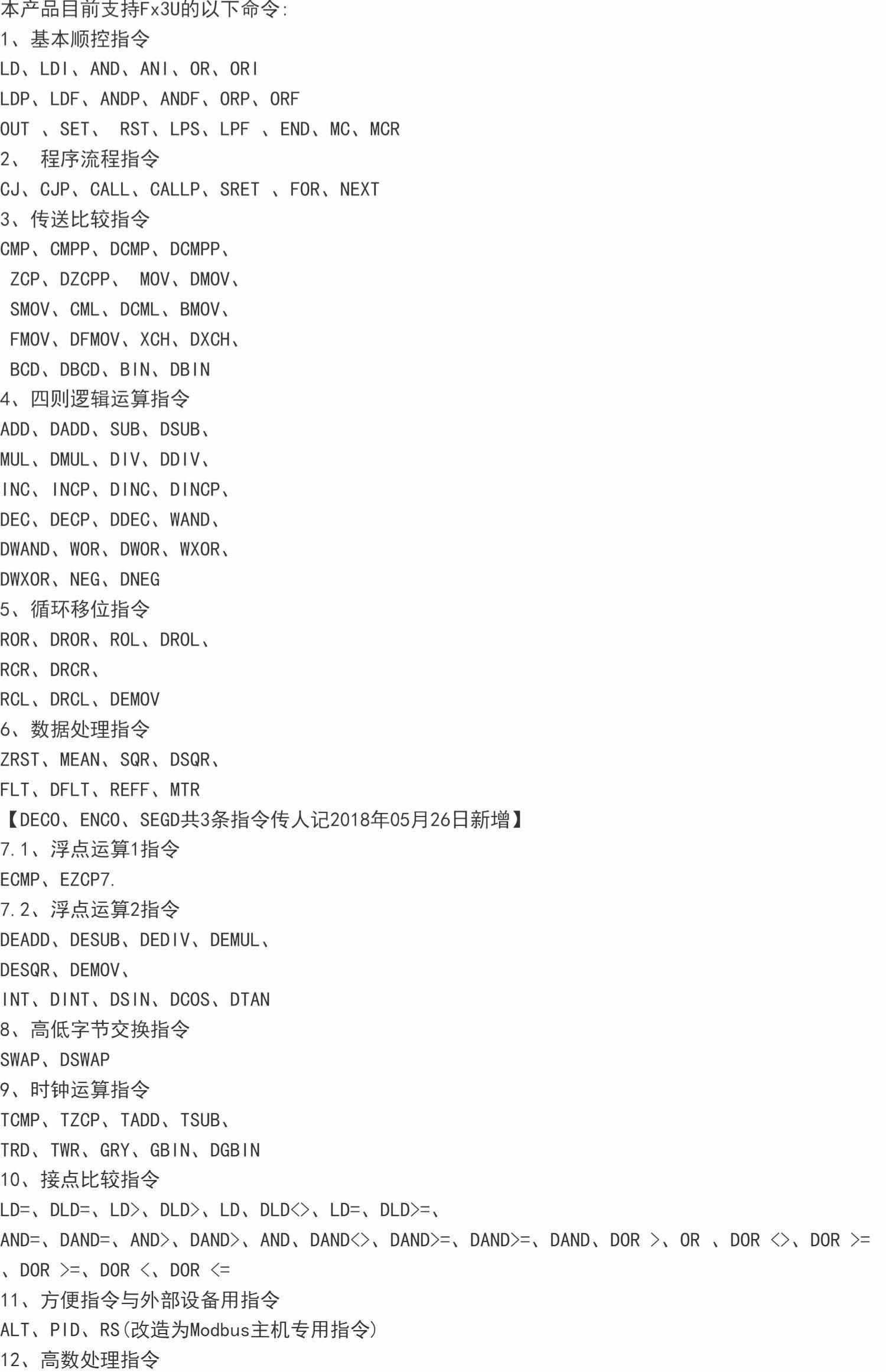

三、本产品目前支持指令集

本产品目前支持Fx3U的以下指令:

1、 基本顺控指令

LD, LDI, AND, ANI, OR, ORI

LDP, LDF, ANDP, ANDF, ORP, ORF

OUT , SET, RST, LPS, LPF , END, MC, MCR

2、 程序流程指令

CJ, CJP, CALL, CALLP, SRET , FOR, NEXT

3、 传送比较指令

CMP, CMPP, DMCP, DCMPP,

ZCP, DZCPP, MOV, DMOV,

SMOV, CML, DCML, BMOV,

FMOV, DFMOV, XCH, DXCH,

BCD, DBCD, BIN, DBIN

4、 四则运算指令

ADD, DADD, SUB, DSUB,

MUL, DMUL, DIV, DDIV,

INC, INCP, DINC, DINCP,

DEC, DECP, DDEC, DECP,

DWAND, WOR, DWOR, WXOR,

DWXOR, NEG, DNEG

5、 循环移位指令

ROR, DROR, ROL, DRO

L,

RCR, DRCR,

RCL, DRCL, DEMOV

6、 数据处理指令

ZRST, MEAN, SOR, DSQR,

FLT, DFLT, REFF, MTR

【DECO, ENCO, SEGD共3条指令人记忆2018年05月26日新增】

7. 1、浮点运算1指令

ECMP, EZCP7.

7. 2、 浮点运算2指令

DEADD, DSUB, DEDIV, DEMUL,

DESQR, DEMOV,

INT, DINT, DSIN, DCOS, DTAN

8、 高级字节切换指令

SWAP, DSWAP

9、 时钟运算指令

TOMP, TZCP, TADD, TSUB,

TRD, TWR, GBIN, DGBIN

10、 接点比较指令

LD=, LD, LD>, LD=, LD<,

AND=, AND, AND>, AND=, AND<,

DOR =, DOR , DOR >, DOR =,

DOR >, OR , DOR =

11、 方位指令与外部设备用指令

ALT, PID, RS(改为Modbus主机专用指令)

12、 高数处理指令

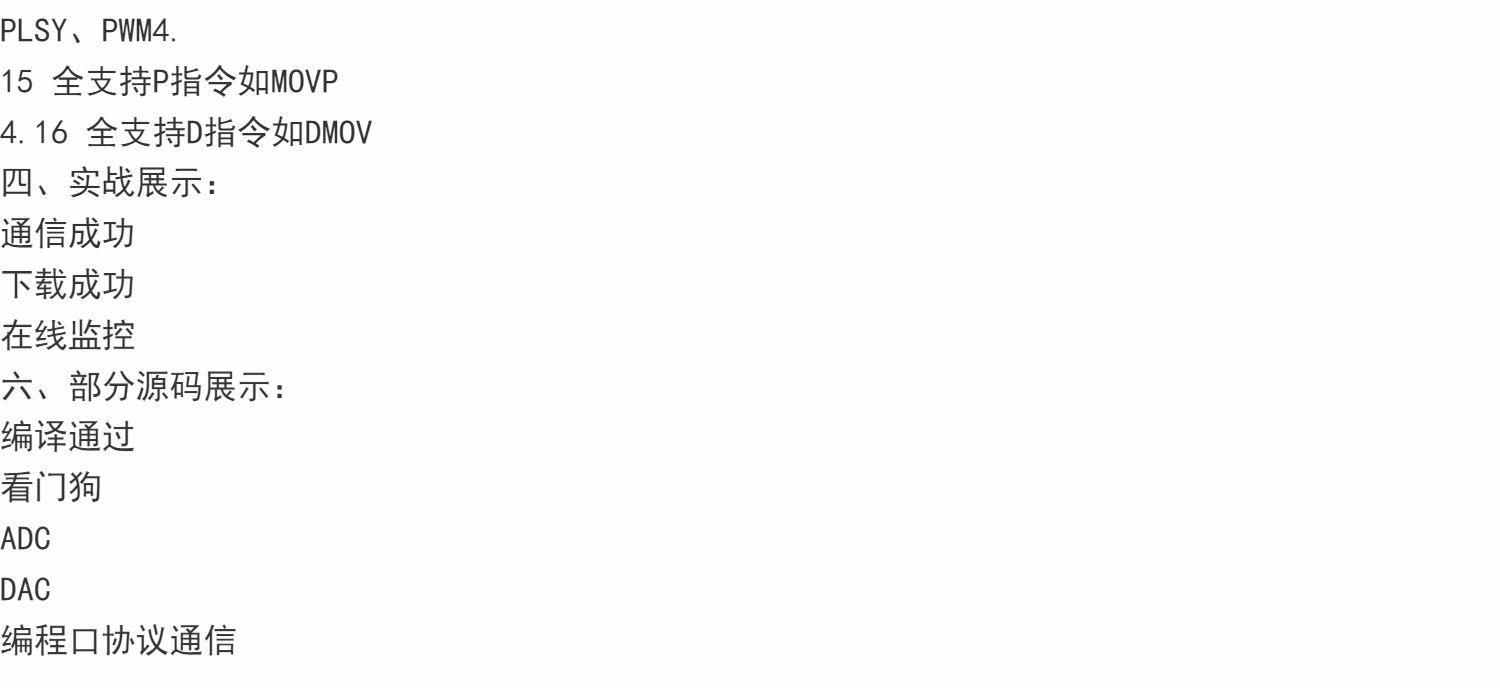

四、实战展示：

通信成功

下载成功

在线监控

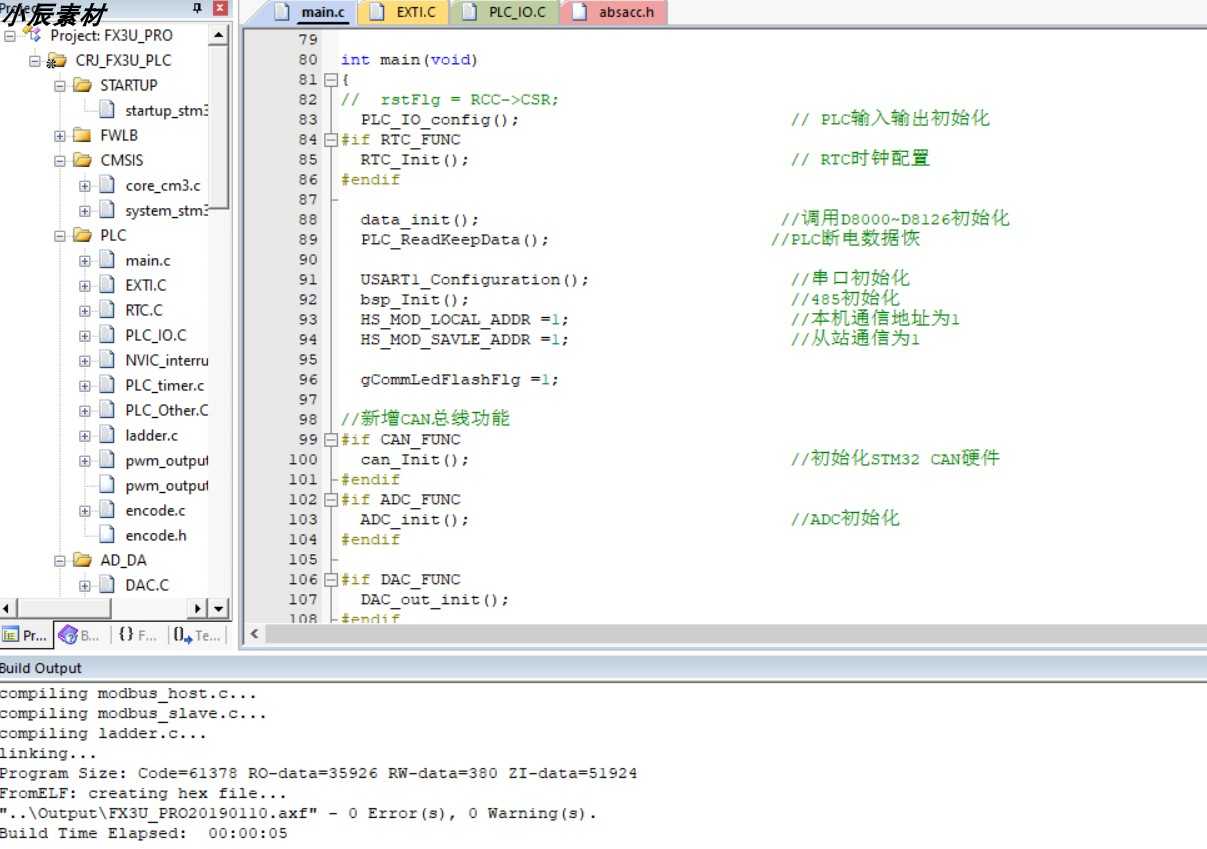

六、部分源码展示：

编译通过

看门狗

ADC

DAC

编程口协议通信

PLC_IO.C

USARTT1_Configuration();//串口初始化

bsp_Init();//485初始化

HS_MOD_LOCAL_ADDR=1;//本机通讯地址为1

HS_MOD_SAVLE_ZCP=1;//从站通讯为1

gCommLedFlashFlg=1;

can_Init();//初始化STM32 CAN硬件

ADC_init();//ADC初始化

DAC_out_init();//DAC初始化

.
